Диаметры кранов: размеры латунных и стальных моделей

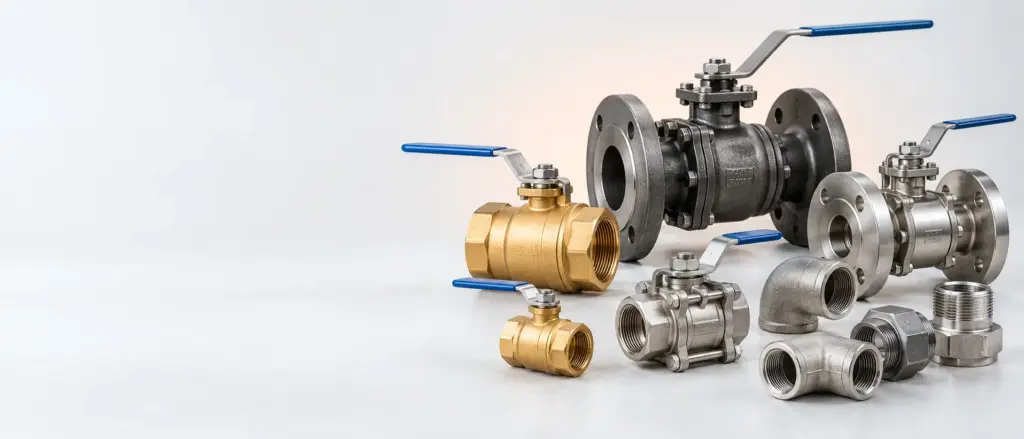

Диаметры кранов в каталоге обозначены через Ду или Дн, а для части латунных моделей дополнительно указаны размеры в дюймах. В списке представлены латунные краны Ду-15, Ду-20 и Ду-25, стальные фланцевые модели Ду-50, Ду-65, Ду-250 и Ду-350, а также нержавеющие краны AISI 316 с Ду от 25 до 200.

Запросить подбор крана

Диаметры кранов в каталоге

При поиске запорной арматуры размер нельзя определять только по внешнему виду изделия. В карточке или перечне товаров необходимо смотреть обозначение проходного размера и способ присоединения. Для одних моделей применяется Ду, для других — Дн, а у части резьбовых латунных кранов рядом с Ду приведено обозначение в дюймах.

Обозначение Ду используется в списке для латунных, стальных и нержавеющих изделий. Оно позволяет сопоставить товар с размером трубопроводного участка, для которого подбирается арматура. При этом значение в каталоге следует воспринимать именно как параметр конкретной модели. Нельзя автоматически переносить обозначение с одного типа крана на другой без проверки карточки товара.

Обозначение Дн встречается в перечне обжимных латунных кранов Aquasfera Euro. Для таких изделий указаны Дн 16 и Дн 20. Эти значения нужно рассматривать отдельно от ряда Ду-15, Ду-20 и Ду-25, поскольку в каталоге они приведены для другой группы изделий и другого варианта присоединения.

В разделе Краны шаровые можно сопоставить доступные модели по типу, материалу и обозначению размера. Если требуется общий просмотр запорной арматуры, используйте раздел Арматура. Окончательный выбор делают после проверки соединения, материала корпуса и параметров трубопровода.

Латунные модели с резьбовым обозначением

В списке латунных кранов приведены три основные пары обозначений: Ду-15 (1/2 дюйма), Ду-20 (3/4 дюйма) и Ду-25 (1 дюйм). Такое представление удобно, когда в проекте, спецификации или заявке встречаются разные системы обозначения. Покупатель видит одновременно условный диаметр и дюймовый размер, поэтому может сопоставить данные из каталога с исходным запросом.

Важно переписывать обозначение полностью. Формат Ду-15 (1/2 дюйма) отличается от записи Ду-20 (3/4 дюйма), а Ду-25 (1 дюйм) является отдельной позицией. При заказе нельзя заменять одну пару другой только потому, что внешний габарит крана кажется близким. Для поставки нужно указать точное значение из каталога.

Дюймовое обозначение в данном случае не заменяет информацию о конструкции изделия. Оно помогает идентифицировать размер соединения в группе латунных кранов, но не описывает материал, тип рукоятки, направление потока или иные характеристики. Эти сведения следует проверять отдельно в карточке товара и техническом описании.

Обжимные краны с обозначением Дн

Обжимные латунные краны Aquasfera Euro в представленном списке имеют обозначения Дн 16 и Дн 20. Такая запись указывает на размер, с которым изделие заявлено в каталоге, и должна использоваться при подборе к соответствующему трубопроводу.

При сравнении обжимной модели с резьбовым краном нельзя ориентироваться только на близость числового значения. У изделий различаются варианты соединения, поэтому перед заказом необходимо сверить не только Дн или Ду, но и конструктивное исполнение. Если в заявке указан размер трубы, его следует сопоставить с обозначением именно выбранной модели.

Для закупки удобно разделять позиции на две группы: латунные краны с обозначением Ду и дюймовой парой, а также обжимные модели с обозначением Дн. Такой порядок снижает риск замены изделия с другим типом присоединения. При отсутствии однозначного соответствия лучше направить поставщику исходные данные из спецификации.

Размеры стальных фланцевых кранов

Стальные фланцевые краны в списке представлены размерами Ду-50, Ду-65, Ду-250 и Ду-350. Это отдельная группа от компактных латунных моделей. Здесь при подборе особенно важно учитывать фланцевое исполнение и согласовать размер арматуры с ответными элементами трубопровода.

Перечень стальных моделей охватывает несколько значений Ду, поэтому в заявке нужно указывать конкретный размер, а не только материал корпуса. Формулировка «стальной фланцевый кран» без размера недостаточна для точного подбора. Минимально следует передать поставщику нужное значение Ду и подтвердить, что требуется именно фланцевое изделие.

Размеры Ду-50 и Ду-65 относятся к одной части представленного ряда, а Ду-250 и Ду-350 — к другой. Это не означает взаимозаменяемость изделий. Каждое значение является самостоятельным параметром позиции и должно соответствовать проходу трубопровода, проектной документации и сопрягаемому оборудованию.

Фланцевое соединение требует проверки не только диаметра, но и совместимости с участком трубопровода. Если в исходной документации указано Ду, его нужно перенести в заявку без округления и замены на соседний размер. При наличии нескольких вариантов необходимо запросить подтверждение по конкретной карточке товара.

Как читать обозначение Ду у стального крана

Запись Ду-50, Ду-65, Ду-250 или Ду-350 служит идентификатором размера в каталоге. Она не заменяет описание изделия и не сообщает о способе управления или других характеристиках. Для корректного сравнения необходимо использовать весь набор данных: материал, фланцевое исполнение и указанное значение Ду.

При подготовке заявки желательно составить отдельную строку для каждой позиции. В ней можно указать материал, тип исполнения и размер. Такой формат помогает не смешать стальные модели с латунными и нержавеющими изделиями, у которых могут использоваться другие обозначения или иной тип присоединения.

Если требуется подобрать не кран, а другую запорную арматуру, в каталоге есть раздел Задвижки. Это соседняя товарная группа, поэтому ее позиции не следует подменять шаровыми кранами без проверки задачи и требований к трубопроводу.

Размеры нержавеющих кранов AISI 316

Среди нержавеющих кранов AISI 316 есть фланцевые модели с Ду от 25 до 200. В каталоге этот диапазон указан как характеристика группы, поэтому для заказа нужно уточнять конкретное значение внутри него. Формулировки «нержавеющий кран AISI 316» или «модель Ду от 25 до 200» без точного размера недостаточно, если требуется оформить поставку конкретного изделия.

Нержавеющие фланцевые модели следует сравнивать со стальными по размеру Ду и по исполнению соединения, но не объединять в одну позицию. Материал AISI 316 является отдельным признаком группы. При подготовке запроса важно одновременно указать требуемый размер, нержавеющее исполнение и фланцевый вариант.

Диапазон от 25 до 200 не означает, что в каждой точке диапазона обязательно есть отдельная позиция. Он отражает сведения, приведенные для представленных моделей. Наличие нужного размера, комплектацию и доступность следует подтверждать по актуальной карточке товара или через запрос поставщику.

Для эксплуатации и закупки полезно разделять три уровня информации: размер Ду, материал изделия и тип присоединения. Если один из параметров пропущен, поставщик может не определить нужную модель. Поэтому в заявке лучше указывать исходное обозначение полностью и прикладывать фрагмент спецификации, если он есть.

Сопоставление размеров и обозначений

Таблица показывает только обозначения, приведенные в каталоге и исходных данных. Она не является универсальной таблицей перевода и не заменяет проверку технической документации. Особенно важно не переносить дюймовые пары латунных моделей на стальные или нержавеющие краны, если такая связь не указана в карточке товара.

Как выбрать размер крана

Начните с исходного обозначения в проекте, заявке или ведомости. Если указано Ду, ищите модель с тем же значением. Если для латунного изделия приведен дюймовый размер, сверяйте его с парой, указанной в каталоге: Ду-15 соответствует записи 1/2 дюйма, Ду-20 — 3/4 дюйма, Ду-25 — 1 дюйму.

Для обжимных моделей используйте обозначение Дн 16 или Дн 20, если именно оно указано в исходной документации. Не следует заменять Дн на Ду без подтверждения, поскольку это разные записи, примененные к разным группам изделий. При сомнении передайте поставщику обозначение трубы и описание требуемого соединения.

Следующий шаг — определить материал. Латунные модели, стальные фланцевые краны и нержавеющие изделия AISI 316 нельзя объединять только по совпадающему числу. Материал влияет на выбор товарной группы, а фланцевое или обжимное исполнение определяет совместимость с трубопроводом.

Затем проверьте тип присоединения. В исходных данных стальные и нержавеющие модели описаны как фланцевые, а часть латунных изделий — как обжимные или с указанием дюймового размера. В заявке нужно сохранить это различие. Если тип соединения не указан, подбор по одному диаметру будет неполным.

Для дополнительной проверки схемы трубопровода полезно изучить статью Фильтр давления для трубопровода: выбор сетчатой модели. Если в системе предусмотрена защита от обратного потока, см. материал Какой обратный клапан выбрать: виды и монтаж. Эти статьи относятся к соседним элементам трубопровода и помогают рассматривать кран не изолированно, а в составе узла.

Получить расчёт поставки

Проверка заявки перед отправкой

• Укажите материал: латунь, сталь или нержавеющая сталь AISI 316.
• Запишите точное обозначение: Ду или Дн, без замены соседним размером.
• Для латунного крана с дюймовой записью приведите обе части обозначения.
• Отдельно укажите тип присоединения: обжимное, резьбовое по данным каталога или фланцевое.
• Для стальных моделей проверьте значения Ду-50, Ду-65, Ду-250 и Ду-350.
• Для нержавеющих моделей уточните конкретный размер в диапазоне Ду от 25 до 200.

Такой список позволяет сформировать запрос без неоднозначности. Если размер известен только приблизительно, не стоит выбирать ближайшую позицию самостоятельно. Лучше передать поставщику все имеющиеся сведения и запросить подтверждение подходящей модели.

Частые вопросы

Какие бывают диаметры латунных кранов?

В каталоге указаны латунные краны Ду-15 (1/2 дюйма), Ду-20 (3/4 дюйма) и Ду-25 (1 дюйм). Для обжимных Aquasfera Euro приведены обозначения Дн 16 и Дн 20.

Как сопоставить Ду и дюймы у латунного крана?

Используйте пары, приведенные в каталоге: Ду-15 — 1/2 дюйма, Ду-20 — 3/4 дюйма, Ду-25 — 1 дюйм. Для других групп изделий такую связь нужно подтверждать отдельно.

Есть ли диаметры латунных кранов с обозначением Дн?

Да. Обжимные латунные краны Aquasfera Euro представлены с обозначениями Дн 16 и Дн 20. Эти значения не следует автоматически заменять обозначениями Ду.

Как выбрать диаметр латунного крана для заказа?

Сверьте размер с документацией на трубопровод, затем проверьте материал и тип присоединения. В заявку лучше перенести полное обозначение модели из каталога.

Какие диаметры указаны для стальных и нержавеющих кранов?

Для стальных фланцевых кранов указаны Ду-50, Ду-65, Ду-250 и Ду-350. Для нержавеющих фланцевых кранов AISI 316 указан диапазон Ду от 25 до 200.
