Размеры кранов: шаровые и латунные модели

Размеры кранов в каталоге начинаются с Ду-8 (1/4″): также указаны Ду-10 (3/8″), Ду-15 (1/2″), Ду-20 (3/4″), Ду-25 (1″) и более крупные исполнения. Для подбора одного обозначения Ду недостаточно: нужно проверить тип присоединения, рабочее давление и, особенно при замене фланцевого крана, монтажную длину.

Запросить подбор крана

Размеры шаровых кранов: что означает Ду

Ду используют как обозначение номинального размера арматуры. При подборе оно помогает сопоставить кран с участком трубопровода и другими элементами системы. Однако Ду не следует принимать за результат измерения корпуса линейкой или за универсальное значение наружного диаметра трубы. Это обозначение для выбора совместимых изделий, а не полное описание их геометрии. В заявке поэтому полезно указывать не только Ду, но и то, к чему именно должен присоединяться кран.

Один и тот же номинальный размер может встречаться у изделий разного исполнения. Кран, подходящий по Ду, ещё нужно сопоставить с существующим соединением и условиями работы. Если оборудование закупают на замену, исходной точкой служат параметры установленного изделия и ответной части трубопровода. Если участок проектируется или комплектуется заново, параметры крана проверяют вместе с параметрами остальных компонентов. Такой порядок уменьшает риск получить изделие с подходящим обозначением размера, которое нельзя установить без изменения узла.

В каталоге представлены Краны шаровые. Начать поиск можно с нужного Ду, а затем сузить выбор по исполнению и остальным характеристикам. Если размер указан в дюймах, используйте только подтверждённое соответствие для нужной позиции. Не переносите его автоматически на размеры, которые не перечислены в исходных данных: для них обозначение следует сверить непосредственно в карточке товара или запросе поставщику.

Соответствие Ду и дюймов для указанных размеров

Ниже приведены только те пары обозначений, которые указаны для каталога. Таблица помогает прочитать распространённые записи размера при составлении заявки или сравнении предложений. Она не заменяет проверку присоединения: дюймовое обозначение само по себе не описывает способ монтажа, размеры ответных деталей и конструкцию конкретного крана.

При сверке спецификации сохраняйте оба обозначения, если они приведены в документах на узел: так проще заметить расхождение между заявкой и предлагаемым изделием. Если в одном документе указан Ду, а в другом только дюймы, сначала сопоставьте их по подтверждённой паре из таблицы. Затем отдельно проверьте остальные параметры. Тот же принцип разбора обозначений рассмотрен в статье Диаметр клапана: выбор Ду и перевод в дюймы. Статья посвящена клапанам, поэтому характеристики конкретного крана всё равно необходимо проверять отдельно.

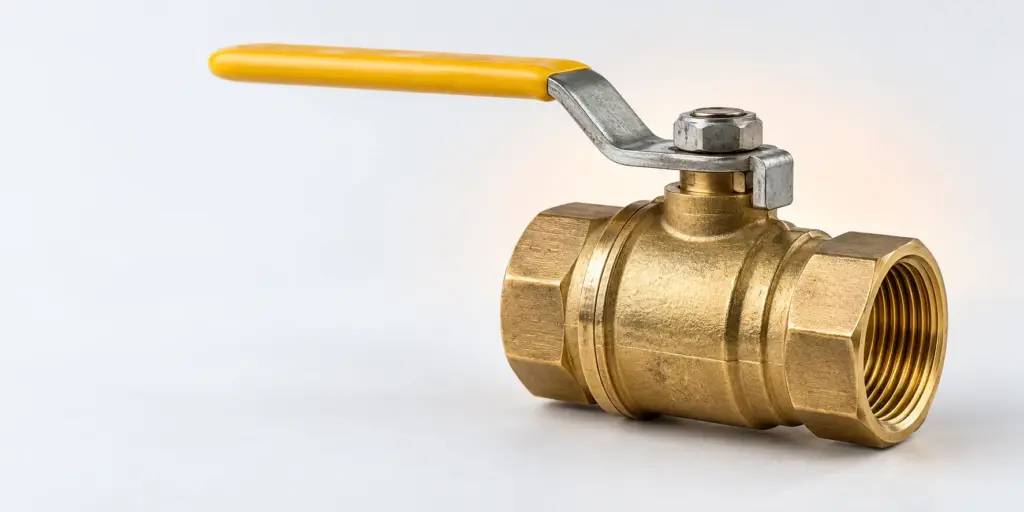

Размеры латунных кранов

Латунные краны в каталоге представлены в размерах Ду-15, Ду-20, Ду-25 и Ду-40. Этот перечень показывает, с каких номинальных размеров можно начать поиск изделий из латуни. Он не означает, что любое исполнение доступно в каждом из перечисленных размеров. При составлении заявки сначала определите требуемый Ду, затем уточните наличие нужного варианта и его параметры по карточке конкретного изделия.

Материал корпуса и номинальный размер решают разные задачи при выборе. Указание «латунный» отвечает на вопрос о материале, а обозначение Ду — о размере, по которому кран сопоставляют с участком трубопровода. Ни одно из этих слов по отдельности не подтверждает, что изделие соответствует рабочему давлению узла или его присоединительным размерам. Поэтому запись «латунный кран Ду-20» подходит для начального поиска, но для закупки её обычно требуется дополнить условиями установки.

При замене существующего крана полезно зафиксировать данные с самого изделия и параметры места установки. Важно не подменять фактическую проверку выводом по внешнему виду: похожие корпуса не доказывают совпадение присоединения. Если маркировка читается плохо либо сохранилась только часть описания, перед заказом следует уточнить недостающие сведения. Такой подход особенно важен, когда требуется установить изделие без переделки трубопровода и без подбора дополнительных переходных элементов.

Отдельно различайте ассортимент латунных кранов и общий перечень размеров каталога. Наличие кранов Ду-8 или Ду-10 не означает, что эти размеры относятся к латунным моделям: в переданных данных для латуни перечислены Ду-15, Ду-20, Ду-25 и Ду-40. И наоборот, наличие латунного Ду-40 не даёт оснований приписывать ему дюймовое обозначение, которого нет в приведённом списке соответствий. Если в спецификации требуется запись в дюймах, проверьте её для выбранной позиции до оформления заказа.

Фланцевые модели: Ду и монтажная длина

Для стальных и нержавеющих фланцевых кранов указан диапазон Ду от 25 до 350. В отличие от перечня латунных моделей, это данные о фланцевых изделиях определённых материалов. Сопоставлять эти перечни как полные аналоги нельзя: кроме номинального размера, у них различается описание исполнения. Выбирая фланцевый кран, сначала определите требуемый Ду, а затем проверьте, подходит ли конкретное изделие к ответным частям трубопровода.

Монтажная длина фланцевых моделей указана в пределах от 100 до 848 мм. Диапазон охватывает изделия каталога, но не задаёт длину для каждого Ду. Например, по одному лишь номинальному размеру нельзя выбрать точное значение из этого интервала без данных о модели. Для новой установки монтажную длину учитывают при размещении оборудования. Для замены она особенно существенна: изделие должно вписаться в имеющийся участок между ответными соединениями.

Перед закупкой на замену сравните монтажную длину предлагаемого крана с длиной демонтируемого изделия или с фактическим размером монтажного участка. Параллельно проверьте присоединение: совпадение расстояния между торцами ещё не подтверждает совместимость узла в целом. Если исходных размеров нет, их необходимо получить до подтверждения заказа. Подбирать фланцевый кран только по диапазону каталога рискованно, поскольку значение «от 100 до 848 мм» описывает группу изделий, а не конкретную позицию.

В смежном разделе Арматура можно посмотреть другие виды изделий для трубопроводного узла. При этом параметры крана нельзя переносить на соседние категории: для каждой позиции нужны её собственные характеристики. Если одновременно подбираются элементы обслуживания участка, пригодится материал Как почистить фильтр: инструкция для сетчатых моделей. Он касается фильтров и не заменяет проверку размеров или исполнения крана.

Уточнить монтажные размеры

Рабочее давление и размер крана

Для моделей каталога указан диапазон рабочего давления от Ру-16 до Ру-64. Его следует читать как характеристику ассортимента, а не как утверждение, что любой кран каждого перечисленного Ду доступен при любом значении внутри диапазона. Рабочее давление конкретного изделия нужно проверять по его характеристикам. При подборе сопоставляют условия эксплуатации узла и допустимое давление выбранной модели, не заменяя эту проверку совпадением номинальных размеров.

Ду и Ру обозначают разные параметры. Ду помогает подобрать кран по номинальному размеру трубопровода; Ру относится к давлению, на которое рассчитано соответствующее исполнение. Кран, совпадающий с трубопроводом по Ду, нельзя считать подходящим, пока не подтверждены требования по давлению. Так же нельзя определять допустимый Ду по одному значению Ру. Эти параметры указывают вместе, поскольку каждый закрывает отдельную часть задачи снабжения.

Если в заявке приведён диапазон возможных рабочих условий, поставщику нужны сведения, позволяющие выбрать конкретное изделие, а не только общий перечень ассортимента. Отдельно стоит указать, когда требуется замена существующей арматуры: тогда давление проверяют наряду с присоединением и монтажной длиной. Не следует считать обозначения Ру-16 и Ру-64 универсальными свойствами всех латунных, стальных или нержавеющих кранов. Имеющиеся сведения дают общий диапазон моделей, но не распределяют значения давления по материалам и размерам.

Как выбрать кран для закупки

Начните с назначения позиции в трубопроводном узле и зафиксируйте требуемый номинальный размер. Если он записан в дюймах, сопоставьте его с Ду по подтверждённым соответствиям; при отсутствии нужной пары запросите данные о конкретном изделии. Затем определите требуемые материал и исполнение. Для латунных моделей в имеющихся данных перечислены Ду-15, Ду-20, Ду-25 и Ду-40; для стальных и нержавеющих фланцевых моделей указан диапазон Ду от 25 до 350.

Следующий шаг — проверка соединения с трубопроводом. В заказе недостаточно написать только «шаровой кран» и размер: нужно указать, какое исполнение требуется для имеющегося места установки. Для фланцевой модели дополнительно подтвердите монтажную длину выбранной позиции. Если кран приобретают вместо установленного, сравнивайте параметры новой и старой позиций последовательно. Несовпадение по одному из существенных размеров нельзя компенсировать тем, что остальные характеристики похожи.

После геометрии проверьте рабочее давление. Указанный для каталога диапазон Ру-16 — Ру-64 помогает понять рамки поиска, но итоговый выбор делается по параметрам отдельного крана. В заявке лучше разделить обязательные требования и сведения, которые ещё нужно уточнить. Например, известный Ду можно указать сразу, а монтажную длину фланцевого изделия запросить для выбранной модели. Это точнее, чем выбирать произвольное значение из общего диапазона.

При сравнении предложений ведите проверку в одинаковом порядке: Ду, материал, исполнение и присоединение, рабочее давление, затем монтажная длина там, где она важна для монтажа. Если два изделия совпадают по размеру, но отличаются по одному из остальных пунктов, их не стоит считать прямой заменой без дополнительной сверки. Для соседних видов запорной арматуры предусмотрен раздел Задвижки, однако размеры и характеристики задвижки не следует автоматически переносить на шаровой кран.

Чтобы запрос поставщику был предметным, передайте обозначение требуемого размера в том виде, в каком оно дано в документах на объект, сведения о существующем присоединении и требования к давлению. При замене фланцевого изделия добавьте подтверждённую монтажную длину либо сообщите, что её требуется уточнить. Если важен материал, назовите его отдельно. Такой набор исходных данных позволяет проверить именно совместимость выбранной позиции, а не ограничиваться поиском крана с похожим названием.

Частые вопросы

Какие размеры шаровых кранов есть в каталоге?

В каталоге есть краны Ду-8 (1/4″), Ду-10 (3/8″), Ду-15 (1/2″), Ду-20 (3/4″), Ду-25 (1″) и крупнее. Доступность нужного исполнения и его характеристики уточняют по конкретной позиции.

Как соотносятся размеры шаровых кранов в Ду и дюймах?

Для перечисленных размеров соответствия приведены в таблице выше. Для размера, которого в таблице нет, не следует выводить обозначение по аналогии: его нужно проверить отдельно.

Какие размеры латунных кранов представлены?

Для латунных кранов указаны Ду-15, Ду-20, Ду-25 и Ду-40. Материал и размер не заменяют проверку давления и присоединения выбранной модели.

Какая монтажная длина у фланцевых шаровых кранов?

Для фланцевых моделей указан диапазон от 100 до 848 мм. Точную монтажную длину определяют по конкретному изделию, особенно если кран нужен на замену.

Можно ли выбрать шаровой кран только по Ду?

Нет. Помимо Ду, нужно проверить исполнение, присоединение и рабочее давление; для фланцевого крана при замене важна также монтажная длина.

Если характеристики имеющегося узла и выбранного изделия приведены в разных обозначениях, перед заказом сведите их в одну заявку и отметьте неподтверждённые параметры. Это позволяет уточнить совместимость до поставки, а не после попытки монтажа.
