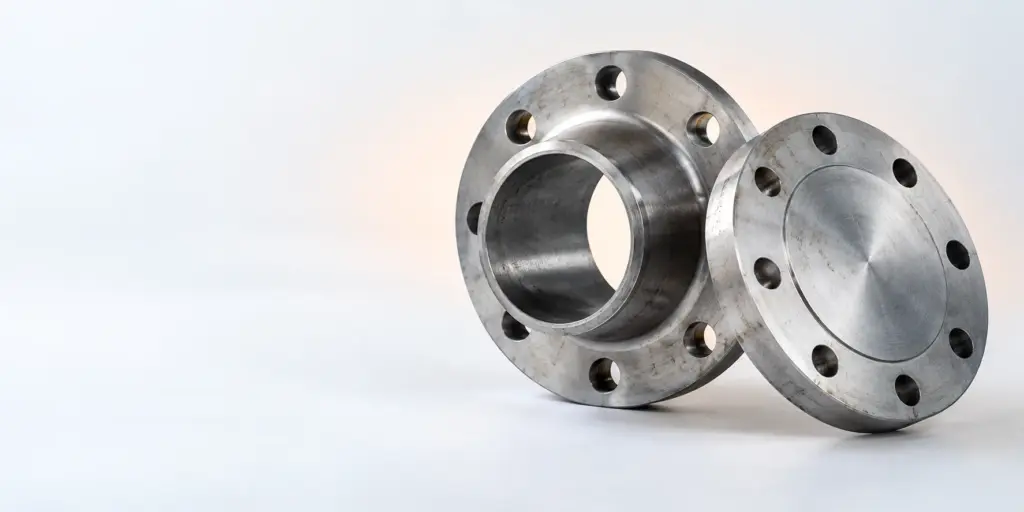

Размеры фланцев: Ду, Ру и подбор заглушки

Размеры фланцев определяют по сочетанию Ду, Ру и обозначения стандарта, а не по одному числу в названии товара. Для подбора ответной детали или фланцевой заглушки дополнительно сверяют присоединительные размеры конкретного исполнения по документации.

Запросить подбор

Размеры фланца Ду: с чего начать проверку

Ду служит исходным ориентиром при поиске фланца для трубопровода. В разделе встречаются, в частности, Ду 15, 125, 350 и 600. Это значения из наименований изделий, а не перечень всех доступных вариантов. Если нужного обозначения нет в просматриваемой части каталога, не следует делать вывод об отсутствии позиции: сначала уточните параметры запроса и наличие подходящего исполнения.

Важно различать обозначение Ду и измеряемые размеры детали. По одному Ду нельзя надёжно установить наружный диаметр фланца, расположение крепёжных отверстий или размеры ответной заглушки. Эти параметры проверяют для выбранного изделия, учитывая остальные обозначения. Такой порядок особенно важен при замене детали на действующем трубопроводе: похожее название не подтверждает, что новая деталь встанет на существующее соединение.

Перед поиском запишите обозначение с установленного фланца, если оно читается. Когда маркировка недоступна, соберите имеющуюся документацию на узел и сведения об ответной детали. Если остаются сомнения, передайте поставщику чертёж или данные замеров для проверки, не подменяя ими установленный стандарт. Цель первого этапа — определить, какое изделие требуется проверить, а не угадать его полные размеры по Ду.

Размеры стальных фланцев: влияние Ру и исполнения

В названиях товаров указаны Ру-6, Ру-16, Ру-25 и Ру-40. Ру необходимо учитывать вместе с Ду: совпадение условного прохода ещё не означает совпадения конструкции и присоединительных размеров. При сравнении двух позиций проверьте оба обозначения, затем переходите к стандарту и исполнению. Если один из параметров неизвестен, подбор по внешнему сходству создаёт риск получить неподходящую ответную часть.

В разделе представлены плоские, воротниковые и свободные фланцы. Это разные типы изделий, поэтому при заявке лучше воспроизводить тип из документации на узел, а не писать только «стальной фланец». Если тип неизвестен, сообщите, какая деталь установлена сейчас, и приложите доступные сведения о соединении. Поставщик сможет проверить запрос предметно; без этих данных обещать взаимозаменяемость нельзя.

Для просмотра позиций начните с раздела Фланцы. На этапе выбора отделяйте указанные в названии признаки от подтверждённых размеров. Название помогает найти возможный вариант, но окончательное решение принимайте после сверки документации на конкретное изделие. Особенно внимательно проверяйте заказ, если фланец подбирается не для нового узла, а к уже установленной ответной детали.

Обозначение стандарта и размеры присоединения

В списке изделий встречаются ГОСТ 12820-80, ГОСТ 12821-80, ГОСТ 33259-2015 и DIN 2642. Это обозначения, которые следует записывать полностью при сравнении позиций. Само присутствие нескольких стандартов в каталоге не означает, что любое изделие одного типа выпускается по каждому из них. Связку «тип, Ду, Ру, материал, стандарт» устанавливают по карточке выбранного товара или предоставленной на него документации.

Для соединения критично совпадение присоединительной части ответных деталей. Проверяют форму уплотнительной поверхности, расположение и параметры крепёжных отверстий, а также размеры, которые определяют посадку и сборку узла. Здесь нельзя привести универсальную таблицу размеров: в исходных сведениях нет чертежей и числовых значений для отдельных исполнений. Подстановка размеров из внешнего справочника без проверки конкретной позиции могла бы дать неверный результат.

Если на старой детали указан стандарт, перенесите его в заявку без сокращений и предположений. Если обозначение отсутствует, попросите проверить совместимость по техническим данным узла. Различие стандартов не стоит оценивать на глаз: даже при одинаковом Ду и Ру решение зависит от конкретных присоединительных размеров и исполнения. Для закупки важно получить однозначно описанную позицию, а не просто фланец, который выглядит похожим на образец.

Какие сведения есть в каталоге

Таблица ниже показывает только признаки, прямо указанные в исходных данных каталога. Она помогает составить запрос, но не заменяет размерную таблицу, чертёж или подтверждение совместимости изделий.

Строки таблицы не задают сочетаний параметров. Например, наличие определённого Ду и определённого Ру в общем списке не подтверждает наличие товара с обоими обозначениями одновременно. Аналогично перечень материалов не позволяет приписать конкретный материал каждому типу фланца. При формировании спецификации проверяйте параметры внутри одной позиции, иначе можно объединить признаки разных товаров в несуществующее исполнение.

Как выбрать фланец для существующего узла

Начните с назначения закупки: новая сборка или замена установленной детали. Для новой сборки исходными данными служат требования проекта и документация на ответные элементы. При замене приоритет имеют данные существующего узла: обозначение детали, стандарт, Ду, Ру, материал и исполнение присоединения. Не переносите автоматически параметры с соседнего участка трубопровода, даже если условия работы кажутся одинаковыми.

Затем сопоставьте тип фланца с указанным в документации. Плоский, воротниковый и свободный варианты нельзя объединять в одну строку заявки под общим названием. Следующий шаг — проверить материал. В каталоге встречаются 09Г2С, Ст.20, 12Х18Н10Т и AISI 304, но выбор между ними определяется требованиями к конкретному узлу. По одному названию материала без условий эксплуатации и проектных требований корректное решение не принимают.

После предварительного выбора запросите сведения, позволяющие сверить присоединительные размеры. Если закупается комплект ответных частей, убедитесь, что параметры рассматриваются как единая система, а не проверены по отдельности. Если приобретается только один фланец, особенно важна информация об уже установленной второй части соединения. Ошибка в исходных данных обнаружится при сборке, когда подходящий по названию товар окажется несовместимым по присоединению.

Для уточнения материала с учётом условий работы полезна статья Температура труб: как выбрать сталь для эксплуатации. Она относится к соседней задаче выбора стали; параметры фланцевого соединения всё равно нужно проверять отдельно. При направлении заявки разделяйте требования к материалу и требования к геометрии, чтобы ни один из вопросов не остался без проверки.

Получить расчёт по заявке

Заглушка фланцевая: размеры для подбора

Фланцевую заглушку подбирают к конкретной ответной части соединения. Начните с обозначений Ду, Ру и стандарта установленного фланца. Далее проверьте присоединительные размеры и исполнение уплотнительной поверхности по документации на обе детали. Простое совпадение условного прохода не даёт оснований утверждать, что заглушка подойдёт. Ру также нельзя исключать из заявки, даже если при поиске первым обычно указывают Ду.

При замене заглушки сообщите, что известно о прежнем изделии и ответном фланце. Если сохранилась маркировка, перепишите её полностью. Если есть чертёж узла, приложите его: так можно проверить именно требуемое соединение, а не типовое представление о нём. Когда документации нет, отдельно перечислите подтверждённые параметры и те, которые ещё требуют проверки. Это лучше, чем заполнять пробелы предположениями.

Не путайте размеры заглушки с одним её наружным габаритом. Для сборки важны и присоединительные параметры: расположение крепёжных отверстий и соответствие уплотнительной части ответному фланцу. Конкретные числовые размеры здесь не приведены, поскольку они не содержатся в исходных данных. Их нужно получать для выбранного исполнения, а не переносить с другой позиции только из-за совпадающего Ду.

Если заглушка закупается вместе с фланцем, передавайте запрос на обе детали одновременно. Тогда можно проверить совместимость пары до оформления заказа. Если фланец уже смонтирован, главным источником данных становится документация на установленную деталь. Отсутствие такой документации стоит обозначить сразу: это влияет на порядок проверки и не позволяет обещать результат по одному короткому наименованию.

Материал без предположений о совместимости

В перечне есть фланцы из 09Г2С, Ст.20, 12Х18Н10Т и AISI 304. Этот список показывает варианты материалов, встречающиеся среди товаров, но не задаёт область применения каждого изделия. Нельзя выбрать материал только по тому, что он имеется в каталоге: необходимо учитывать требования проекта, условия работы и материал связанных элементов узла.

При подборе заглушки также не следует предполагать её материал по материалу фланца без проверки. Укажите требование к заглушке в заявке или запросите доступные исполнения отдельно. Если материал узла неизвестен, так и обозначьте это. Поставщику проще работать с открытым вопросом, чем с неверным обозначением, которое позже попадёт в счёт или спецификацию.

Материал и присоединительные размеры решают разные задачи. Даже подходящий по условиям работы материал не исправит несовпадение отверстий или уплотнительных поверхностей. И наоборот, внешне совпадающие детали ещё требуют проверки требований к материалу. Поэтому итоговую позицию согласовывают по совокупности признаков, не заменяя проверку одного параметра проверкой другого.

Как оформить запрос без потери параметров

В заявке последовательно укажите тип изделия, Ду, Ру, стандарт, материал и требуемое исполнение, если эти сведения известны. Для заглушки добавьте данные ответного фланца. Отдельно напишите, что требуется проверить: наличие позиции, размеры присоединения или совместимость с существующим узлом. Такая формулировка позволяет отличить подтверждённые требования от вопросов, по которым ещё нужно получить документацию.

Не составляйте описание товара из разрозненных результатов поиска. Параметры из разных карточек могут относиться к разным фланцам. Если подходящая строка каталога найдена, передайте её полное наименование и попросите подтвердить недостающие сведения именно для этой позиции. При наличии проекта лучше приложить выдержку с обозначением узла, чем пересказывать её своими словами.

В смежных разделах сайта представлены Бобышка и Кольцо. Это отдельные группы товаров; переход в них не заменяет подбор фланца или заглушки. Добавляйте такие позиции в общую заявку только тогда, когда они предусмотрены вашей спецификацией, и указывайте требования к каждой отдельно.

Если закупка включает разные виды металлоизделий, не смешивайте принципы их выбора. В статье Можно уголок выбрать по размеру и цене метра рассматривается соседняя товарная задача. Для фланцевого соединения отправной точкой остаются Ду, Ру, стандарт и данные ответной детали; способ подбора другого проката к нему не переносится.

Типичные ошибки при сверке размеров

Первая ошибка — считать Ду фактическим размером каждой части фланца. Это обозначение помогает начать поиск, но не даёт полного набора размеров для заказа. Вторая — выбирать изделие только по Ду и не замечать Ру. Третья — видеть знакомое обозначение стандарта в общем перечне и считать, что оно относится к любой понравившейся позиции. Все три ошибки возникают, когда данные каталога читают вне контекста конкретного товара.

Ещё одна ошибка — заказывать заглушку по наименованию старого узла без проверки ответного фланца. Если исходное обозначение записано неполностью, в запрос может попасть неверное исполнение. Похожая ситуация возникает при выборе материала: наличие нескольких материалов в разделе не означает, что выбранный тип и нужные обозначения доступны в каждом из них. Проверяйте сочетание параметров у поставщика до оформления заказа.

Итог проверки должен быть практическим: понятно, какое изделие требуется, какие данные подтверждены и какие остаётся уточнить. Если нет чертежа или документации, не заменяйте их вымышленной размерной таблицей. Запросите сведения по конкретной позиции и сопоставьте их с узлом. Это снижает риск возврата и задержки монтажа без необходимости делать неподтверждённые выводы по краткому названию товара.

Частые вопросы

Как определить размеры фланца Ду?

Найдите Ду в обозначении нужного изделия и сопоставьте его с данными узла. Затем уточните по документации остальные размеры: одного Ду для подтверждения присоединения недостаточно.

Зависят ли размеры стальных фланцев от Ру?

При подборе Ру проверяют вместе с Ду, типом и стандартом. Фланцы с одинаковым Ду нельзя считать взаимозаменяемыми без сверки конкретного исполнения и размеров.

Где проверить размеры фланцев по ГОСТ?

Сначала уточните, какой стандарт указан для выбранного товара. Числовые размеры проверяйте по документации на это исполнение, а не по общему перечню стандартов в разделе.

Какие размеры нужны для фланцевой заглушки?

Передайте Ду, Ру и обозначение стандарта ответного фланца, затем сверьте присоединительные размеры и уплотнительную часть. Если есть чертёж установленного узла, приложите его к запросу.

Подойдёт ли заглушка к фланцу при одинаковом Ду?

Нет оснований подтверждать совместимость только по Ду. Дополнительно проверьте Ру, стандарт, исполнение и параметры соединения конкретных деталей.

Для подбора направьте известные обозначения фланца или заглушки и документацию на ответную часть. Если каких-либо данных нет, перечислите недостающие параметры: их можно уточнить до согласования позиции.
