Фильтр давления для трубопровода: выбор сетчатой модели

Фильтр давления для трубопровода выбирают по четырём основным параметрам: рабочему давлению, присоединительному диаметру, материалу корпуса и типу соединения. Для точного подбора нужно сопоставить характеристики изделия с проектом и условиями конкретного участка.

Запросить подбор фильтра

Назначение сетчатой модели

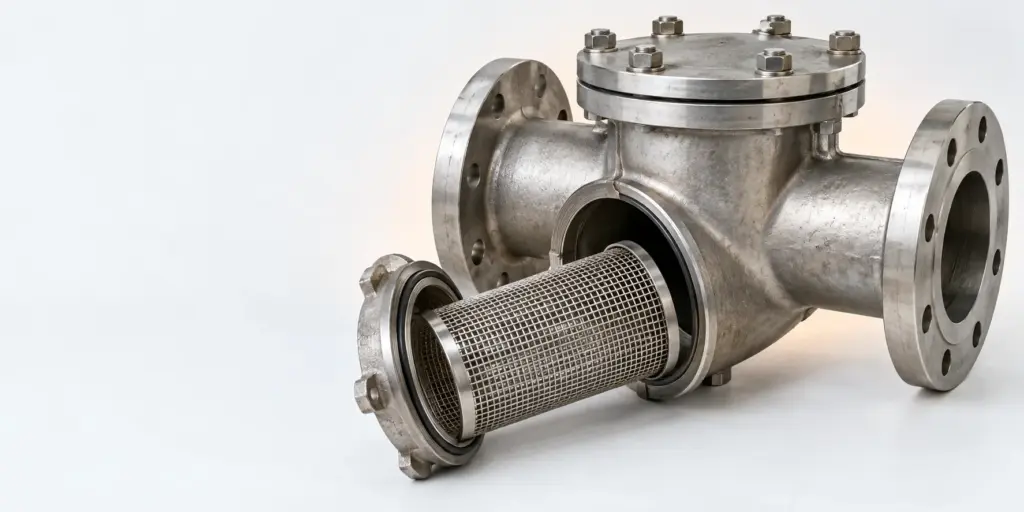

Сетчатый фильтр устанавливают в трубопроводе для задержания механических включений. Внутри корпуса находится сетчатый элемент, через который проходит рабочая среда. Частицы загрязнений остаются на сетке, а поток направляется дальше по линии. Такая конструкция применяется в тех случаях, когда проектом предусмотрена механическая очистка потока перед оборудованием или отдельным участком системы.

При выборе нельзя ориентироваться только на внешний вид корпуса или на один параметр из карточки товара. Фильтр должен соответствовать давлению, размеру присоединения и материалу трубопровода. Также необходимо заранее определить способ монтажа: фланцевый, резьбовой или вариант для полипропиленовой системы. Если хотя бы один из этих параметров не совпадает, установка потребует дополнительных решений или может оказаться невозможной.

Сетчатая модель не заменяет проектный расчёт трубопровода. Она подбирается как элемент общей схемы, где важны направление движения среды, доступ для обслуживания и совместимость с соседней арматурой. До заказа следует проверить обозначения в спецификации, монтажное положение и место установки.

Как выбрать фильтр давления по рабочему давлению

Рабочее давление системы сопоставляют с параметром Ру, указанным для фильтра. В исходных данных представлены изделия с разными значениями: чугунные фланцевые Tecofi F3240N имеют Ру-16, латунный фильтр LD Pride Ду-15 рассчитан на Ру-40, а фланцевые модели из нержавеющей стали AISI 316 представлены с Ру-16. Эти значения нельзя переносить с одной модели на другую: для каждого изделия нужно использовать данные его карточки или технической документации.

При проверке давления важно рассматривать не только обычный режим работы. В проекте могут быть предусмотрены изменения нагрузки, пусковые режимы и другие условия, влияющие на требования к арматуре. Если точное рабочее давление участка неизвестно, сначала уточняют данные у проектировщика или ответственного за эксплуатацию. Подбирать изделие «с запасом на глаз» некорректно, поскольку запас не заменяет проверку совместимости всех параметров.

Обозначение Ру удобно использовать как первый фильтр при сравнении моделей. Например, изделие с Ру-16 и изделие с Ру-40 нельзя считать взаимозаменяемыми только потому, что у них совпадает присоединительный размер. Давление проверяют отдельно от диаметра, материала и способа присоединения.

При заказе также фиксируют, для какой среды предназначен участок и какие требования указаны в проекте. Материал корпуса и рабочее давление рассматривают совместно. Для фланцевого изделия дополнительно проверяют соответствие фланцевой части соседнего оборудования. Для резьбового варианта оценивают доступное место и возможность выполнить соединение без изменения трассы.

В каталоге подходящие варианты размещены в разделе Фильтры. Перед оформлением заявки полезно передать специалисту не только требуемое Ру, но и диаметр, материал труб и тип соединения.

Подбор диаметра по трубопроводу

Диаметр фильтра должен соответствовать присоединительному размеру трубопровода. В обозначениях могут использоваться Ду или Дн, поэтому важно не смешивать эти параметры при подготовке заявки. Для металлических моделей в исходных данных указаны размеры Ду-15, Ду-40, Ду-50 и Ду-100. Для сетчатых фильтров PP-R представлены размеры Дн 20, 25, 32 и 40.

Размер выбирают не по предполагаемой пропускной способности «на глаз», а по проектному обозначению участка. Сначала определяют размер трубы, затем проверяют, есть ли фильтр с соответствующим присоединением. Если в линии предусмотрено переходное соединение, его наличие должно быть отражено в схеме и учтено при комплектации. Самостоятельная замена размера фильтра на ближайший без проверки проекта может привести к несовпадению с трубами или арматурой.

Для уточнения размеров труб можно использовать соседние материалы сайта: Внутренний диаметр трубы: подбор бесшовного размера и Таблица труб: подбор диаметра и стенки по ГОСТ. Эти статьи помогают систематизировать исходные данные по трубе, но окончательное соответствие фильтра проверяют по карточке конкретной модели.

Рассмотрим доступные сочетания из переданных характеристик:

Таблица показывает, какие сведения уже можно использовать для предварительного отбора. Пропущенные характеристики нельзя заменять предположениями. Если в заявке требуется конкретный тип соединения или значение давления для PP-R, эти данные нужно дополнительно уточнить до покупки.

Материал корпуса и совместимость со средой

Материал корпуса выбирают с учётом рабочей среды, температуры, условий размещения и требований проекта. В ассортименте представлены чугунные, латунные, нержавеющие и полипропиленовые решения. У каждого материала есть собственная область применения, но без данных о среде нельзя объявить один вариант универсальным.

Чугунные фланцевые фильтры Tecofi F3240N представлены в Ду-40, Ду-50 и Ду-100 с Ру-16. Такие изделия рассматривают для участков, где проектом предусмотрено фланцевое исполнение и соответствующий материал корпуса. Перед заказом проверяют пространство для монтажа, ориентацию фланцев и совместимость с ответными деталями.

Латунный фильтр LD Pride Ду-15 рассчитан на Ру-40. Его рассматривают для трубопровода с соответствующим присоединительным размером и допустимым давлением. Совпадение Ду-15 само по себе не подтверждает совместимость с любой системой: дополнительно сверяют тип резьбы, рабочую среду и требования к монтажу.

Фланцевые фильтры из нержавеющей стали AISI 316 представлены с Ру-16. Нержавеющий корпус выбирают не только по названию материала, но и по условиям эксплуатации, составу среды и проектным ограничениям. Конкретные размеры и остальные характеристики нужно проверять по карточке выбранного изделия.

Сетчатые фильтры PP-R представлены в размерах Дн 20, 25, 32 и 40. Их подбирают для системы, где предусмотрено использование PP-R, с учётом технологии соединения и размера труб. Нельзя автоматически заменять металлический фильтр на PP-R или наоборот: материал и способ монтажа должны соответствовать всей линии.

Если в системе используются разные материалы, заранее составляют перечень переходных элементов и проверяют, предусмотрены ли они проектом. В спецификации полезно отдельно указать корпус, размер, давление и соединение. Это уменьшает риск получить изделие с подходящим диаметром, но неподходящим материалом или способом установки.

Получить расчёт комплектации

Тип соединения и подготовка к монтажу

Тип соединения определяет, как фильтр будет включён в трубопровод. Фланцевые модели Tecofi F3240N и фланцевые изделия из нержавеющей стали устанавливают на участках, где предусмотрены фланцы. До заказа проверяют соответствие размеров, наличие ответных фланцев, крепежа и уплотнительных элементов по проектной комплектации.

Для небольших присоединительных размеров может применяться резьбовое исполнение, однако точный тип соединения подтверждают по характеристикам конкретной модели. Для латунного фильтра LD Pride Ду-15 нельзя указывать тип соединения без дополнительной информации, поэтому его проверяют в карточке товара или запросе поставщику.

Фильтры PP-R относятся к полипропиленовой системе. При их подборе учитывают размер Дн и способ соединения, предусмотренный для PP-R. Монтажный участок должен позволять установить изделие без натяжения труб и без изменения положения соседней арматуры. Если места недостаточно, заранее рассматривают конструкцию узла и доступ для последующих работ.

Перед монтажом сверяют направление потока, положение корпуса и возможность извлечения сетчатого элемента, если такая операция предусмотрена конструкцией. Устанавливать изделие следует по монтажным требованиям выбранной модели. Не следует считать взаимозаменяемыми фильтры, которые отличаются по соединению, даже если их номинальный размер совпадает.

В рабочей документации фиксируют модель, материал, размер, Ру и способ соединения. Такой перечень удобен при комплектации нескольких участков, особенно если в одном проекте используются чугунные, латунные, нержавеющие и полипропиленовые изделия.

Проверка перед заказом

Перед отправкой заявки соберите исходные данные в одной форме. Минимальный перечень включает назначение участка, рабочее давление, размер трубы, материал корпуса, тип соединения и количество изделий. Если часть параметров неизвестна, её отмечают отдельно, а не заменяют предположением.

• Укажите требуемое значение Ру или рабочее давление участка.
• Запишите обозначение размера: Ду или Дн.
• Уточните материал трубопровода и предпочтительный материал корпуса.
• Определите, предусмотрено ли фланцевое, резьбовое или полипропиленовое соединение.
• Проверьте, есть ли ограничения по месту установки и доступу для обслуживания.
• Сопоставьте выбранную модель с проектной спецификацией.

По приведённым данным предварительный выбор можно построить так: для Ду-40, Ду-50 или Ду-100 рассматривают чугунные фланцевые Tecofi F3240N с Ру-16; для Ду-15 и Ру-40 — латунный LD Pride; для фланцевого исполнения и Ру-16 — изделия из нержавеющей стали AISI 316; для PP-R — размеры Дн 20, 25, 32 и 40. Это только первичный отбор. Остальные параметры подтверждают по карточке товара.

Если трубопровод собирается из нескольких участков, фильтр подбирают для каждого узла отдельно. Одинаковый материал труб ещё не означает одинаковое давление или одинаковый размер. Также не стоит переносить параметры одной модели на другую, даже если изделия внешне похожи.

Частые вопросы

Как выбрать фильтр давления по рабочему давлению?

Сначала сопоставьте Ру фильтра с рабочим давлением системы. Значение Ру должно быть не ниже требуемого для конкретного участка трубопровода.

Как подобрать диаметр сетчатого фильтра?

Диаметр выбирают по присоединительному размеру трубопровода. Перед заказом нужно сверить Ду или Дн фильтра с проектными данными и фактическим соединением.

Какой материал корпуса выбрать?

Материал подбирают по рабочей среде, условиям эксплуатации и требованиям проекта. В каталоге представлены чугунные, латунные, нержавеющие и полипропиленовые варианты.

Какой тип соединения удобнее для монтажа?

Фланцевое соединение применяют там, где оно предусмотрено схемой трубопровода. Для PP-R нужно учитывать совместимость с полипропиленовыми трубами и указанное обозначение размера.

Чем сетчатый фильтр отличается от грязевика?

Оба изделия используют для задержания механических загрязнений, но конкретный выбор зависит от конструкции, материала, соединения и параметров участка. Сравнить варианты можно в разделах каталога.

Где проверить соседние решения

Если задача связана не только с фильтрацией, но и с подбором оборудования для узла водоподготовки, полезно посмотреть разделы Бак и Грязевики. Их рассматривают отдельно от фильтров, поскольку назначение, конструкция и требования к установке могут отличаться.

При подготовке заявки укажите точную модель, если она уже выбрана, либо передайте исходные параметры для подбора. Чем полнее данные по давлению, размеру, материалу и соединению, тем меньше риск несоответствия при комплектации трубопровода.
