Какой обратный клапан выбрать: виды и монтаж

Какой обратный клапан выбрать, зависит от труб, рабочей среды, способа соединения и условий эксплуатации. Для фланцевых трубопроводов подходят межфланцевые модели, для канализации — канализационные, а для PP-R систем — полипропиленовые клапаны соответствующего диаметра.

Запросить подбор обратного клапана

Какой обратный клапан выбрать

Обратный клапан устанавливают там, где поток должен двигаться только в одном направлении. Его основная задача — не дать рабочей среде вернуться в трубопровод после изменения режима, остановки насоса или снижения давления на подающем участке. Точная функция зависит от схемы, но принцип всегда один: проход открывается при движении среды в разрешённую сторону и закрывается при попытке обратного потока.

Начинать подбор следует не с внешнего вида, а с параметров линии. Нужно определить, из какого материала выполнены трубы, каким способом соединяются элементы, какой диаметр требуется, какие температура и давление допустимы для конкретной модели. Также учитывают доступное место, положение клапана и возможность последующего обслуживания.

В каталоге Обратные клапаны представлены решения для разных участков трубопроводов. Перед заказом полезно сопоставить исполнение изделия с фактической схемой, а не выбирать деталь только по внешнему сходству.

Для чего нужен обратный клапан

Обратный клапан нужен для защиты трубопровода от движения среды в противоположном направлении. Такая ситуация возникает, когда насос остановлен, два участка имеют разное давление или одна из ветвей системы продолжает работать, а другая уже отключена. Без запорного элемента поток может переместиться назад по линии и изменить работу всей схемы.

В водяных и технологических системах клапан помогает сохранить направление движения среды между отдельными узлами. Он может применяться на подающей линии, перед оборудованием, после него или на отдельной ветви. Точное место определяется проектной схемой и тем, какой обратный поток необходимо исключить.

В канализационной системе назначение связано с защитой от обратного поступления стоков. Здесь важны совместимость с трубой, доступ для очистки и возможность осмотра внутреннего механизма. Канализационные изделия в каталоге представлены диаметрами Дн 50, 110, 160 и 200.

Для полипропиленовой системы выбирают изделие, рассчитанное на соединение с PP-R трубами. В каталоге доступны полипропиленовые клапаны PP-R диаметрами Дн 20, 25 и 32. Диаметр должен соответствовать участку трубопровода; установка переходов без необходимости усложняет монтаж и обслуживание.

Типы обратных клапанов

Классифицировать изделия можно по материалу, конструкции и способу присоединения. Для закупки особенно важен последний признак: клапан должен физически подходить к трубопроводу и иметь совместимые соединительные размеры. В ассортименте встречаются межфланцевые, канализационные и полипропиленовые исполнения.

Межфланцевые модели

Межфланцевый клапан устанавливается между фланцами соседних элементов трубопровода. Такое исполнение не требует отдельного длинного участка под корпус, поэтому его рассматривают для компактных фланцевых узлов. Перед заказом проверяют диаметр, давление и наличие подходящих фланцев.

Межфланцевые клапаны представлены в диаметрах Ду 40–150 и на давление Ру 16–40. Эти значения относятся к доступному ассортименту и не заменяют проверку параметров конкретной позиции. Если в линии есть ограничения по температуре, материалу или рабочей среде, их также сопоставляют с документацией на изделие.

Канализационные клапаны

Канализационные модели предназначены для участков, где необходимо предотвратить обратное движение стоков. При выборе проверяют диаметр трубы, направление потока и доступность крышки или корпуса для очистки. Для таких узлов особенно важно не закрывать клапан отделочными конструкциями без ревизионного доступа.

Канализационные клапаны доступны диаметрами Дн 50, 110, 160 и 200. В ассортименте есть изделия HL, РосТурПласт, Политэк и Татполимер. Марку подбирают после проверки совместимости с трубой и требуемым типом соединения.

Полипропиленовые клапаны PP-R

PP-R исполнения выбирают для полипропиленовых трубопроводов, когда требуется соединение с трубой из того же типа материала. При монтаже необходимо соблюдать технологию соединения, не перегревать рабочую зону и не создавать нагрузку на корпус клапана за счёт перекоса труб.

Полипропиленовые клапаны PP-R представлены диаметрами Дн 20, 25 и 32. Указанный размер выбирают по фактическому диаметру линии. Если система собрана из разных материалов, заранее определяют, какие переходные элементы нужны и где они должны находиться.

Клапаны из нержавеющей стали

В каталоге есть модели из нержавеющей стали AISI 304 и AISI 316 с температурой до 250 °C. Выбор между исполнениями нельзя делать только по названию материала: нужно учитывать рабочую среду, температуру и совместимость всех элементов узла.

Нержавеющее исполнение рассматривают для линий, где важны устойчивость материала и соответствие условиям эксплуатации. Точные ограничения по конкретному изделию проверяют в его техническом описании. Нельзя переносить показатель температуры одной модели на весь ассортимент.

Как выглядит обратный клапан

Внешний вид зависит от исполнения. Межфланцевый вариант обычно имеет компактный корпус для установки между фланцами. Канализационный клапан выполнен как корпусный элемент для включения в канализационную линию, а PP-R модель имеет присоединительные части для полипропиленового трубопровода.

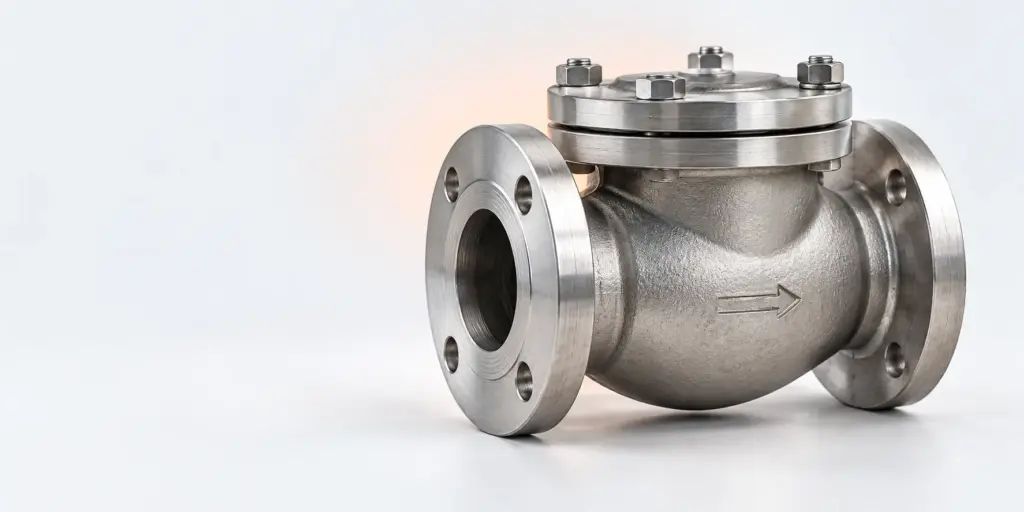

На корпусе обычно ищут стрелку направления потока, присоединительные части и элементы доступа к механизму. Стрелка важнее визуального сходства с другим изделием: она показывает, какой стороной клапан должен быть ориентирован. Если маркировка не читается, монтаж до выяснения направления выполнять не следует.

При визуальной проверке обращают внимание на целостность корпуса, состояние соединительных поверхностей, отсутствие видимых повреждений и свободный ход запорного элемента, если конструкция позволяет оценить его без разборки. Не следует проверять изделие инструментом с усилием, которое может повредить внутренние детали.

Для диагностики уже установленной арматуры можно использовать соседний материал Как проверить клапана: пошаговая диагностика. Он посвящён проверке обратных, соленоидных и предохранительных клапанов.

Как поставить обратный клапан

Перед монтажом отключают участок трубопровода и снимают давление, если оно присутствует. Затем проверяют соответствие диаметра, соединения и направления движения среды. Корпус устанавливают по стрелке, нанесённой изготовителем. Ошибка в ориентации приведёт к тому, что поток не сможет пройти в рабочем направлении.

Трубопровод перед установкой должен быть очищен от мусора и посторонних частиц. Загрязнение может помешать закрытию запорного элемента. Соединяемые части располагают соосно. Нельзя использовать корпус клапана как рычаг для выравнивания трубы или затягивать соединение с перекосом.

Для межфланцевого исполнения проверяют положение между фланцами, состояние уплотнительных поверхностей и равномерность затяжки крепежа. Клапан не должен испытывать постоянную нагрузку от веса неподдерживаемой трубы. При необходимости трубопровод дополнительно фиксируют собственными опорами.

Для канализационного изделия заранее планируют направление потока и доступ к участку обслуживания. Если клапан закрывается в нише или за облицовкой, очистка и проверка становятся затруднительными. Поэтому место установки выбирают не только по длине трубы, но и по возможности провести осмотр.

При монтаже PP-R клапана используют совместимую технологию соединения. Перед сваркой проверяют чистоту деталей и соосность труб. После соединения участок не должен быть подвергнут изгибу или ударной нагрузке. Работы выполняют в соответствии с инструкцией на конкретную систему и изделие.

После установки участок постепенно заполняют рабочей средой и проверяют соединения. Контролируют отсутствие протечек, правильность движения потока и закрытие клапана при прекращении подачи. Если наблюдаются шум, вибрация или обратное движение, систему останавливают и повторно проверяют ориентацию, посадку и соответствие изделия схеме.

Подробный выбор соседних трубных элементов можно продолжить через разделы Аксиальные муфты и Аксиальные тройники. Эти изделия не заменяют обратный клапан, но могут потребоваться для сборки соответствующего участка трубопровода.

Сколько обратных клапанов нужно

Универсального количества для всех систем нет. Число клапанов определяют по схеме: учитывают насосы, отдельные ветви, зоны с разным направлением движения и участки, где обратный поток может повлиять на оборудование или привести к нежелательному заполнению труб.

Один клапан может быть достаточен для простой линии с одной точкой, которую необходимо защитить от обратного движения. В разветвлённой системе потребность может возникать в нескольких местах. Например, отдельные ветви иногда рассматривают независимо, если при остановке одной из них поток способен уйти через другую.

Избыточная установка также не всегда полезна. Каждый дополнительный элемент увеличивает число соединений, усложняет ревизию и должен соответствовать режиму работы линии. Поэтому количество согласуют с расчётной схемой, а не определяют по принципу «чем больше, тем лучше».

Перед закупкой составляют перечень точек установки. Для каждой точки фиксируют диаметр, тип соединения, материал труб, направление потока и требования к рабочей среде. После этого можно определить, нужны ли одинаковые модели или для разных участков потребуются разные исполнения.

Как выбрать обратный клапан для системы

Первый критерий — назначение участка. Для канализации рассматривают канализационные модели, для полипропиленовых труб — PP-R, для фланцевой линии — межфланцевые исполнения. Если материал и соединение не совпадают, изделие может не подойти даже при одинаковом условном диаметре.

Второй критерий — размер. В ассортименте есть межфланцевые клапаны Ду 40–150, канализационные Дн 50, 110, 160 и 200, а также PP-R клапаны Дн 20, 25 и 32. Обозначение необходимо сопоставлять с маркировкой трубы и проектом, поскольку одинаково выглядящие размеры разных систем нельзя считать взаимозаменяемыми.

Третий критерий — допустимые режимы. Для межфланцевых моделей в каталоге указано давление Ру 16–40. Для нержавеющих моделей AISI 304 и AISI 316 указана температура до 250 °C. При этом показатель проверяют именно для выбранной позиции и не используют как общий параметр для всех клапанов.

Четвёртый критерий — материал. Нержавеющая сталь, полипропилен и изделия для канализации имеют разное назначение и разные способы монтажа. Материал корпуса должен быть совместим с рабочей средой, а соединительная часть — с трубой или переходным элементом.

Пятый критерий — место установки. Если участок тесный, значение имеют компактность исполнения и доступ к обслуживанию. Если линия подвергается вибрации или имеет недостаточную опору, до монтажа устраняют механические нагрузки на клапан. Арматура должна работать в расчётном положении, а не компенсировать ошибки сборки.

Шестой критерий — наличие технических данных. В заявке поставщику указывают назначение, диаметр, материал труб, тип соединения, рабочую среду, температуру и давление, если они известны. Такой набор сведений позволяет подобрать позицию точнее, чем одно описание «нужен обратный клапан».

Если одновременно закупаются соединительные детали и элементы для разводки, проверяют всю сборку целиком. Это снижает риск несовместимости по диаметру, материалу и способу соединения. Для самостоятельных проектов полезна статья Что сделать из профильной трубы своими руками, посвящённая выбору материала и применению профильной трубы.

Получить расчёт комплектации

Частые вопросы

Для чего нужен обратный клапан?

Он пропускает среду в одном направлении и закрывает проход при попытке обратного движения. Это помогает отделить участки системы и защитить их от нежелательного перетока.

Как поставить обратный клапан?

Клапан устанавливают по стрелке потока, на подготовленный и соосный участок трубопровода. Перед работой отключают линию, снимают давление и обеспечивают доступ для проверки соединений.

Обратный клапан нужно ставить?

Да, если обратный поток может нарушить работу оборудования, опорожнить участок или направить среду в нежелательную ветвь. Необходимость и место установки определяют по схеме трубопровода.

Сколько обратных клапанов нужно?

Количество зависит от числа защищаемых участков и конфигурации системы. Для каждой точки проверяют направление потока, диаметр и условия монтажа.

Какие бывают типы обратных клапанов?

В каталоге представлены межфланцевые, канализационные и полипропиленовые клапаны PP-R, а также модели из нержавеющей стали AISI 304 и AISI 316. Исполнение выбирают по назначению, материалу труб и способу соединения.
