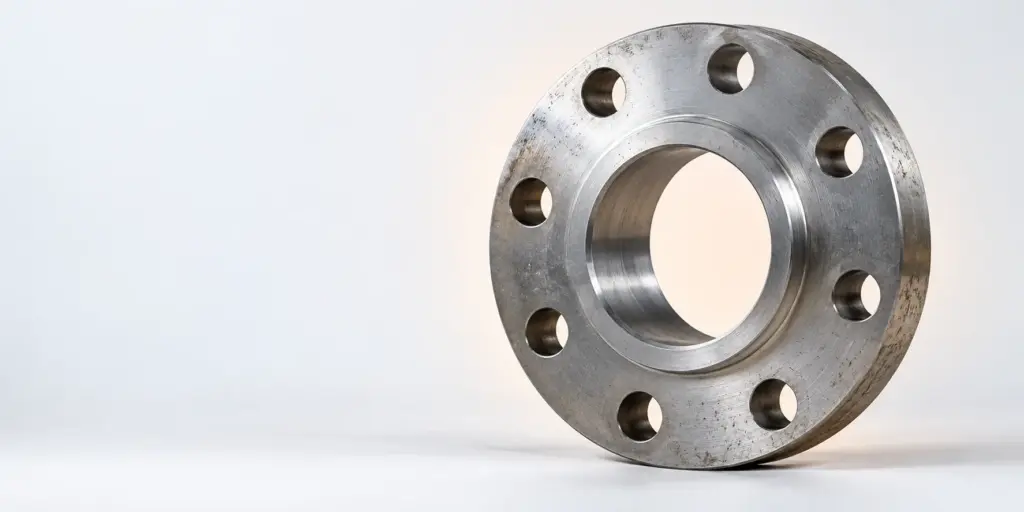

Диаметр фланца: Ду, труба и размеры по ГОСТ

Диаметр фланца нельзя определить только по диаметру трубы: при подборе учитывают условный проход Ду, тип детали, стандарт, отверстие под трубу и наружный размер. Точные размеры плоского и воротникового исполнения берут из таблицы соответствующего ГОСТ или DIN для выбранного Ду.

Запросить подбор фланца

Что означает Ду и как он связан с размером трубы

Ду, или условный проход, является главным обозначением трубопроводной арматуры и соединительных деталей. Это не простая запись фактического внутреннего диаметра в миллиметрах. Параметр нужен для согласования элементов трубопровода между собой: трубы, фланца, арматуры, прокладки и крепежа.

Поэтому в заявке обычно указывают не только предполагаемый размер отверстия, но и Ду. Такой подход снижает риск смешать детали, которые выглядят похожими, но имеют разные присоединительные размеры. Если известен только наружный диаметр трубы, его недостаточно для окончательного выбора. Нужно уточнить толщину стенки, способ соединения и стандарт фланца.

Условный проход помогает выбрать размерный ряд, но не заменяет проверку чертежа. Внутренний проход детали может быть связан с конструкцией трубы и исполнением фланца. Наружный диаметр, диаметр расположения отверстий и количество отверстий также определяются стандартом, а не только обозначением Ду.

При подготовке заказа полезно разделить исходные данные на две группы. К первой относятся параметры трубопровода: Ду, назначение линии, материал трубы и способ присоединения. Ко второй относятся параметры фланца: тип, стандарт, материал, уплотнительная поверхность и требования к крепежу. Если часть сведений отсутствует, подбор следует подтверждать по технической документации.

Для расчётов, связанных не с присоединением, а с массой трубной продукции, пригодится материал Расчет трубы: вес метра и количество для заказа. Он относится к другой задаче, но помогает отделить расчёт трубы от выбора соединительной детали.

Диаметр фланца и основные размерные параметры

Под словом «диаметр» в заявках могут подразумевать несколько разных размеров. Чтобы не допустить разночтений, в техническом запросе лучше называть параметр полностью: Ду, внутренний диаметр, наружный диаметр, диаметр расположения отверстий или диаметр отверстий под крепёж.

• Ду. Условный проход, по которому фланец относят к определённому размерному ряду.
• Внутренний диаметр. Размер прохода в центральной части детали. Он важен для согласования с трубой и проходным сечением.
• Наружный диаметр. Максимальный размер фланцевого диска или воротникового изделия по внешнему контуру.
• Диаметр расположения отверстий. Размер окружности, на которой размещены крепёжные отверстия.
• Диаметр отверстий. Размер каждого отверстия под выбранный крепёж.
• Толщина. Осевой размер детали, который влияет на положение соединения и монтажный зазор.

Эти параметры связаны, но не взаимозаменяемы. Например, наружный размер может быть больше внутреннего во много раз, а отверстия под болты находятся между ними на определённой окружности. Поэтому запрос «нужен фланец такого-то диаметра» требует уточнения, о каком именно диаметре идёт речь.

Для плоского исполнения основой является диск с центральным отверстием. При монтаже труба подводится к детали, а соединение фиксируется крепежом через отверстия. Воротниковый вариант имеет переходную часть, которая ориентирует соединение с трубой и меняет геометрию детали. Из-за этого одинаковый Ду не означает одинаковые наружные габариты у разных типов.

При сверке заказа необходимо сопоставить все размеры с одной таблицей стандарта. Нельзя брать внутренний размер из одной схемы, наружный — из другой, а отверстия — из третьего исполнения без подтверждения совместимости. Даже если условный проход совпадает, присоединительная часть может не подойти.

Диаметр фланца в миллиметрах: что указывать в заявке

Формулировка «диаметр фланца в мм» сама по себе неполна. В заявке следует указать, нужен ли наружный размер диска, внутренний проход, диаметр отверстий или диаметр окружности под крепёж. Если требуется полная проверка, запрашивают размерную таблицу или чертёж с перечислением всех параметров.

Практичная запись заявки включает тип детали, стандарт, Ду, материал и дополнительные размеры, если они критичны для монтажа. Для нестандартной замены нужно приложить эскиз или фактические замеры старой детали. По одному замеру наружного края нельзя достоверно восстановить остальные присоединительные размеры.

В таблице приведены только доступные исходные данные по представленным позициям. Она не заменяет размерную ведомость: наружный размер, отверстия и толщина должны быть подтверждены для конкретной детали перед заказом.

Диаметр стальных фланцев по типу и стандарту

Стальные фланцы нельзя сравнивать только по материалу. На присоединительные размеры влияет сочетание типа детали и стандарта. В каталоге представлены плоские фланцы по ГОСТ 12820-80 с Ду 125, 300, 350 и 600. Для этой группы при подборе сначала проверяют соответствие условного прохода, затем сверяют конструкцию и монтажные размеры по документации.

Воротниковые фланцы по ГОСТ 12821-80 имеют размеры от Ду 15 до Ду 350. Такой диапазон охватывает разные задачи, но сам по себе не говорит о наружном размере конкретной позиции. Для заказа необходимо назвать Ду и убедиться, что требуется именно воротниковая, а не плоская деталь.

ГОСТ 33259-2015 представлен плоскими и воротниковыми фланцами из 09Г2С, стали 20 и нержавеющих сталей. При выборе этой группы материал рассматривают вместе с типом исполнения и условиями эксплуатации, указанными в техническом задании. Замена материала без согласования может повлиять на совместимость с трубой, средой и требованиями проекта.

Нержавеющие фланцы AISI 304 (CF8) по DIN 2642 представлены в размерах Ду 32, 65 и 300. Это отдельная группа, которую нельзя автоматически смешивать с изделиями по российским стандартам. Даже при одинаковом Ду необходимо сверить присоединительные размеры и требования к ответной детали.

Каталог фланцев можно открыть в разделе Фланцы. Если в узле используется вспомогательная деталь, отдельно доступны разделы Бобышка и Кольцо. Это позволяет не подменять фланец деталями другого назначения.

Внутренний и наружный размер: порядок проверки

Проверку начинают с центрального прохода. Он должен соответствовать назначению узла и быть согласован с трубой. Затем определяют наружный размер, чтобы понять, помещается ли деталь в монтажное пространство и не конфликтует ли с соседними элементами.

Следующий этап — проверка крепёжной части. Сверяют расположение отверстий, их количество и размер. Эти данные особенно важны при присоединении к уже установленной арматуре или ответному фланцу. Совпадения только по Ду недостаточно: болтовая окружность и отверстия должны быть совместимы.

После этого проверяют толщину и тип уплотнительной поверхности, если такие требования указаны в проекте. Для плоского и воротникового исполнения геометрия соединения различается, поэтому прокладка и способ установки также должны соответствовать узлу.

Если старый фланец снят, можно измерить наружный размер, центральное отверстие, толщину, отверстия и расстояние между ними. Однако измерения следует использовать как исходные данные для подтверждения, а не как замену стандарту. Износ, коррозия и деформация способны исказить результат.

При отсутствии чертежа безопаснее передать поставщику фотографию, маркировку, замеры и сведения о трубе. В запросе указывают, какая деталь является ответной и нужно ли сохранить существующий крепёж. Такой комплект данных помогает проверить не только диаметр, но и фактическую собираемость соединения.

Получить расчёт и проверку размеров

Как выбрать фланец для трубопровода

Выбор начинают не с наружного размера, а с назначения соединения. Нужно установить, какая труба или арматура присоединяется, какой условный проход указан в проекте и какой тип фланца предусмотрен. После этого выбирают стандарт и материал.

1. Зафиксировать Ду трубопровода и назначение соединения.
2. Определить тип: плоский или воротниковый.
3. Выбрать стандарт, указанный в проекте или техническом задании.
4. Сверить материал: 09Г2С, сталь 20, нержавеющая сталь или AISI 304 (CF8), если это предусмотрено конкретной позицией.
5. Проверить центральное отверстие, наружный габарит и крепёжную окружность по документации.
6. Сопоставить фланец с ответной деталью, прокладкой и доступным монтажным пространством.

Если в системе уже есть ответный элемент, его размеры имеют приоритет при проверке совместимости. В заявке полезно указать его стандарт и тип, а также приложить эскиз. Это снижает вероятность поставки детали, которая совпадает по Ду, но не собирается с установленным узлом.

Для нового трубопровода исходными являются проектные данные. Самостоятельная замена плоского исполнения на воротниковое или одного стандарта на другой без проверки недопустима. Внешне изделия могут быть похожи, но различаться по посадке, отверстиям и требованиям к монтажу.

Если требуется подобрать несколько позиций, составляют ведомость. В ней отдельно фиксируют тип, стандарт, Ду, материал и количество. Дополнительной графой указывают наружный и внутренний размеры, если они ограничены проектом. Такой формат удобен для согласования и последующей приёмки.

Маркировка, документы и контроль перед заказом

Маркировка должна позволять сопоставить изделие с заявленным типом, стандартом, Ду и материалом, если материал является частью требования. При получении проверяют соответствие записи в документах и фактической детали. При отсутствии однозначной маркировки запрашивают подтверждение у поставщика.

Входной контроль начинают с внешнего осмотра. Проверяют отсутствие видимых повреждений, состояние поверхности, форму диска или воротника и наличие отверстий. Затем сверяют основные размеры с заказом. Особое внимание уделяют центральному проходу и крепёжным отверстиям.

Документы должны соответствовать конкретной позиции, а не только общему названию товара. Если в заказе указаны несколько стандартов или материалов, их разделяют по строкам. Это помогает избежать ситуации, когда фланец одного типа принимают за другой из-за совпадения Ду.

Наружный размер фланцев нужен не только для проектирования, но и для транспортировки, размещения и монтажа. При ограниченном пространстве заранее проверяют доступ для ключа, место под гайки и возможность установки прокладки. Эти вопросы относятся к сборке узла и не определяются одним обозначением условного прохода.

Сведения о соседнем оборудовании также важны. Например, при работе с узлом трубопровода может потребоваться дополнительная проверка установленного фильтра. Общий порядок выбора сетчатой модели описан в статье Фильтр давления для трубопровода: выбор сетчатой модели.

Частые вопросы

Как определить диаметр фланца по Ду?

Ду задаёт условный проход и размерный ряд, но не заменяет все фактические размеры детали. Наружный, внутренний диаметры и параметры отверстий определяют по типу и стандарту.

Как связан диаметр фланца и диаметр трубы?

Фланец подбирают с учётом Ду и конструкции соединяемой трубы. Фактические размеры прохода нужно сверять по документации, поскольку Ду не является универсальной заменой измеренному диаметру.

Как узнать наружный диаметр фланцев?

Нужно открыть размерную таблицу для конкретного стандарта, типа и Ду. Если деталь уже установлена, наружный размер можно измерить, но совместимость дополнительно проверяют по отверстиям и центральному проходу.

Как определить внутренний диаметр фланцев?

Внутренний размер смотрят в чертеже или таблице изделия. При замене детали его сопоставляют с трубой, ответным элементом и назначением соединения.
