Какой хомут выбрать для трубы: диаметр и количество

Какой хомут нужен для трубы, определяют по назначению крепления и фактическому наружному диаметру трубы, а не только по обозначению Ду. Количество считают по длине трассы и принятому шагу: сначала намечают точки крепления, затем проверяют повороты и общие границы участков.

Получить расчёт

Для заявки недостаточно указать общую длину трубопровода. Поставщику нужны размеры трубы в местах установки, схема трассы, назначение хомутов и принятый для проекта шаг. Без этих данных легко заказать подходящий по названию, но неподходящий по размеру хомут либо неверно определить количество. Ниже приведён порядок расчёта, который помогает подготовить ведомость до обращения в каталог. Он не устанавливает универсальный шаг монтажа: это исходное условие проекта, которое необходимо задать отдельно.

Как выбрать хомут по наружному диаметру

Начните с определения задачи. Хомут может требоваться для крепления трубы к конструкции, для узла трубопроводной системы или для другого предусмотренного проектом применения. Одинаковое слово в названии товара не означает взаимозаменяемость изделий. Сначала укажите, где именно будет стоять хомут и какую функцию он должен выполнять. Только после этого переходите к размеру и количеству.

Для проверки размера нужен наружный диаметр трубы в зоне установки. Если между металлом трубы и хомутом остаётся покрытие или другой слой, зафиксируйте размер в том состоянии, в котором труба будет при монтаже. Если размеры взяты из документации, проверьте, что в ней указан именно наружный диаметр, а не только условное обозначение. О том, как различать размеры в исходных документах, говорится в статье Чертеж трубы: размеры, стенка и ГОСТ.

Обозначение Ду удобно для поиска соответствующего раздела каталога, но его нельзя без дополнительной проверки подставлять вместо наружного диаметра. При подборе запишите оба параметра в разные графы заявки. Так проще заметить расхождение между обозначением трубы и размером, на который рассчитан конкретный хомут. Если описание изделия содержит диапазон диаметров в миллиметрах, сопоставляйте измеренный размер именно с этим диапазоном. Если указан Ду, сверяйте применимость изделия по его карточке и данным проекта.

Порядок выбора типоразмера

Практический порядок состоит из последовательных проверок. Определите назначение узла, уточните наружный диаметр трубы в месте установки, выберите подходящий по назначению вид хомута и проверьте его размерное обозначение. Затем уточните, как изделие должно устанавливаться на выбранном участке. Не переходите к расчёту количества, пока не ясно, один ли типоразмер нужен на всей трассе: переходы на другие трубы и участки с иным назначением крепежа следует учитывать отдельно.

Особое внимание уделите границам размерного диапазона. Запись диапазона показывает заявленные размеры изделия, но не отвечает заочно на вопросы об условиях конкретного монтажа. Если измеренный диаметр близок к границе либо данные трубы и товара записаны в разных системах обозначений, сопоставьте их до оформления заказа. Не округляйте диаметр до удобного Ду и не подбирайте хомут только по фотографии: для расчёта закупки важна подтверждённая совместимость, а не внешнее сходство.

Размеры и виды в каталоге

В разделе Хомуты представлено 40 товарных позиций. Таблица показывает группы из переданных данных каталога. Она помогает определить направление поиска, но не заменяет проверку карточки выбранного изделия по размеру и назначению.

Таблицу нельзя читать как перечень альтернатив для любой трубы соответствующего размера. Совпадение обозначений не делает хомуты разных групп одинаковыми по применению. Например, наличие Ду-100 в нескольких строках означает, что поиск по одному только Ду даст несколько вариантов. Для выбора потребуется знать систему трубопровода и задачу конкретного узла. Если задача связана с опиранием или подвесом трассы, отдельно просмотрите разделы Опора и Петля: это позволит не записать в ведомость хомут вместо другой предусмотренной проектом детали.

При переносе позиций в заявку сохраняйте полное наименование выбранного изделия. Запись «хомут для трубы» не показывает ни группу товара, ни размер, ни требуемый тип. Если применяются изделия разных групп, заведите для каждой отдельную строку ведомости. Такое разделение пригодится и при последующем подсчёте: суммарное число точек крепления не равно количеству одинаковых товарных позиций.

Шаг крепления как исходное условие расчёта

Шаг крепления — расстояние между соседними точками установки вдоль рассматриваемого участка. Для расчёта количества важно понимать, какой шаг принят и считается ли он максимально допустимым расстоянием между точками. Здесь не приводится универсальное значение шага: его нельзя определить только по длине трубы или размерному обозначению хомута. Зафиксируйте шаг по документации проекта и условиям конкретной трассы, а при отсутствии такого решения уточните его до закупки.

Один и тот же общий метраж можно разбить на разное число промежутков. Чем меньше принятый шаг, тем больше точек установки потребуется; при большем шаге их будет меньше. Поэтому запрос «сколько хомутов на длину трассы» без шага и схемы расположения точек не имеет однозначного ответа. Кроме того, расчёт по шагу показывает количество позиций на схеме, но сам по себе не подтверждает, что выбранный хомут подходит для их монтажа.

Перед вычислением отметьте начало и конец каждого прямого участка, изменения направления и места, где условия крепления меняются. Затем определите, какие точки действительно предусматривают установку хомутов. Край трассы может не совпадать с точкой крепления, а в узле может быть предусмотрена другая деталь. В этом случае механическое добавление хомута на каждом конце даст неверную ведомость. Сначала уточняется схема, после неё выбирается формула.

Что влияет на схему точек

Длину для расчёта берите по тому участку трассы, на котором действует выбранный шаг. Если на разных частях линии шаг различается, не применяйте одно значение ко всей длине: разделите трассу и рассчитайте части отдельно. Точно так же поступайте при смене диаметра трубы или вида крепления. В ведомости должны остаться понятные границы расчётных участков, иначе проверить количество при изменении схемы будет сложно.

Повороты и соединения не стоит автоматически считать ни дополнительными хомутами, ни заменой обычных точек. Их положение нужно нанести на схему и сопоставить с принятым решением по креплению. Для снабжения полезнее перечень конкретных точек, чем общая оценка «примерно по шагу»: по перечню можно проверить типоразмер, назначение и необходимость каждой позиции.

Уточнить комплектацию

Сколько хомутов нужно на прямой участок

Для прямого участка обозначьте его длину буквой L, а принятый максимальный шаг — буквой s. Если хомуты предусмотрены на обоих концах, сначала найдите необходимое число промежутков: разделите L на s и округлите результат вверх. Число точек крепления будет на единицу больше числа промежутков. В краткой записи это N = ceil(L/s) + 1, где ceil означает округление вверх до целого. Формула описывает именно схему с закреплёнными концами и не должна применяться без проверки этого условия.

Округление вверх требуется потому, что неполный остаток длины тоже нуждается в промежутке между точками. Округление вниз оставит интервал больше принятого шага, если длина не делится на него без остатка. При этом не следует округлять отдельно длину и шаг: в расчёте используются их исходные значения в одинаковых единицах измерения. Результат формулы — число точек, а не автоматическое число одинаковых хомутов для закупки.

Если крайняя точка закрепляется иначе или хомут на ней не предусмотрен, формула для двух закреплённых концов перестаёт соответствовать схеме. В такой ситуации удобно сначала расставить точки на чертеже, проверить расстояния между ними и только потом подсчитать обозначенные хомуты. Этот способ также помогает увидеть места, где один и тот же узел попадает в расчёт соседних участков.

Примеры расчёта без заданного числом шага

Первый случай: длина прямого участка точно делится на выбранный шаг. Обозначим число получившихся промежутков через k. Если на обоих концах нужны хомуты, число точек составит k + 1. Добавленная точка — не запас и не округление: у цепочки промежутков есть начальная точка, а каждый следующий промежуток заканчивается ещё одной. Проверьте, что начало и конец в проекте действительно являются местами установки, прежде чем переносить результат в заказ.

Второй случай: после деления длины на шаг остаётся часть участка. Пусть полных промежутков получилось k, а остаток обозначен r. Если r больше нуля, для сохранения принятого максимального шага нужен ещё один промежуток. При хомутах на обоих концах число точек составит k + 2. Это следствие округления вверх, а не указание ставить отдельный хомут только из-за наличия остатка: положение всех точек можно распределить по участку согласно схеме монтажа.

Третий случай: один конец прямого участка входит в уже рассчитанную соседнюю часть трассы. Если сложить результаты двух расчётов, общий хомут на границе окажется учтён дважды. Для итоговой ведомости объедините точки участков и оставьте общую точку один раз. Если же на границе предусмотрены разные изделия для разных задач, их нельзя объединять по одному лишь совпадению координаты. В таком узле ориентируйтесь на проектное решение и назначение каждого изделия.

Эти примеры полезны для проверки логики, даже когда точные длина и шаг ещё не переданы снабжению. После получения исходных значений подставьте их в расчёт по каждому участку, нанесите результат на схему и сверьте число отмеченных хомутов с итогом ведомости. Если получились разные значения, ищите пропущенную крайнюю точку, повторный учёт границы либо участок с другим шагом.

Сколько хомутов считать на сложную трассу

Трассу с поворотами, переходами размеров или различными условиями крепления разбейте на расчётные участки. Для каждого запишите длину, шаг, наружный диаметр трубы, нужный вид изделия и решение по крайним точкам. Затем рассчитайте количество промежутков и нанесите точки на общую схему. Складывать только длины и применять к сумме один шаг допустимо не всегда: такой подход скрывает изменения условий между участками.

После объединения схемы проверьте стыки расчётных частей. На общей границе может находиться одна точка крепления, уже включённая в оба промежуточных итога. Может оказаться и так, что крепление смещено относительно формальной границы участка. Поэтому окончательное число получают подсчётом предусмотренных изделий на полной схеме, а промежуточные формулы используют для контроля расстояний и оценки числа точек.

Если на трассе встречаются трубы разных наружных диаметров, составьте итог не только по общему количеству, но и по типоразмерам. Отдельно выделите точки, для которых требуется иной вид хомута. Такая ведомость отвечает на два разных вопроса: сколько всего изделий предусмотрено и сколько изделий каждого наименования нужно заказать. Без этого разделения правильный общий итог может привести к неправильной комплектации.

Проверка ведомости перед заказом

Сверьте размеры во всех строках ведомости с данными о трубе. Для изделий, обозначенных диапазоном в миллиметрах, проверьте попадание наружного диаметра в соответствующий диапазон. Для позиций с обозначением Ду проверьте данные карточки товара и соответствие проектному узлу. Не переносите размер с одного участка на другой только потому, что трубы находятся в общей системе.

Затем пройдите по схеме от начала трассы до конца и отметьте каждую предусмотренную точку ровно один раз. Сопоставьте расстояния между соседними точками с принятым шагом, проверьте повороты и места смены условий. Если есть точки, для которых не определён вид изделия, не подменяйте его ближайшей позицией из каталога. Такие узлы лучше вынести в список на уточнение вместе с чертежом или описанием монтажа.

Для проверки смежного оборудования полезно отделять крепёж от деталей, выполняющих другие функции. Например, вопрос совместимости элементов трубопровода рассматривается отдельно в материале Какие фильтры подходят для труб. В заказе на хомуты оставьте только позиции, назначение и размер которых подтверждены. Неуточнённый шаг, отсутствующий наружный диаметр или неразобранный узел поворота укажите отдельно: это исходные данные, без которых итоговое количество нельзя считать окончательным.

Частые вопросы

Какой хомут выбрать по наружному диаметру трубы?

Измерьте наружный диаметр в состоянии, в котором труба будет находиться под хомутом, и сопоставьте его с размером изделия. Перед этим определите назначение узла: совпадения по размеру недостаточно, чтобы считать разные группы хомутов взаимозаменяемыми.

Сколько хомутов нужно на прямой участок трубы?

Если предусмотрено крепление на обоих концах, разделите длину на принятый максимальный шаг, округлите число промежутков вверх и прибавьте один. Проверьте крайние точки на схеме: при другом решении по концам прямой подсчёт изменится.

Какой хомут нужен для трубы Ду-100?

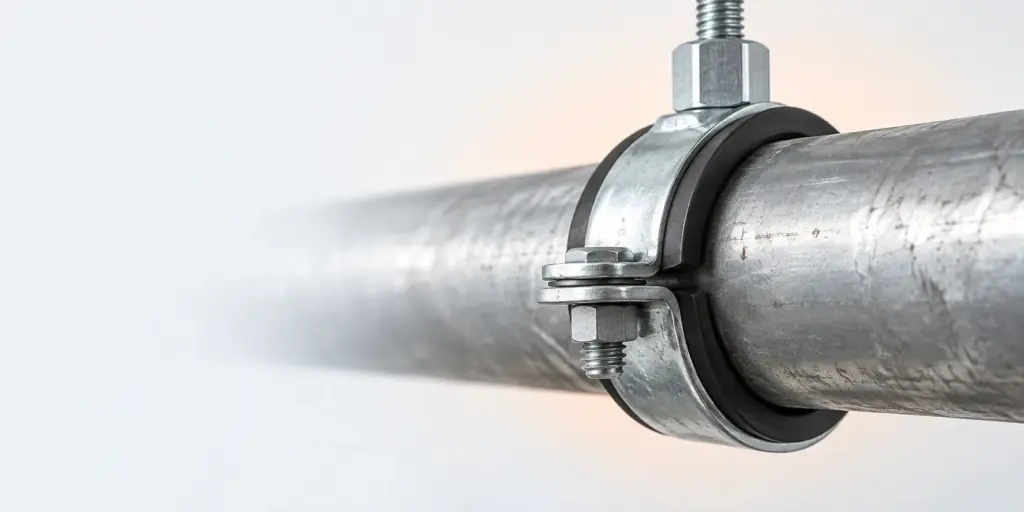

В приведённом ассортименте Ду-100 указан у нескольких групп изделий, в том числе у крепёжных хомутов с резиновой прокладкой. Уточните функцию хомута и наружный диаметр трубы, затем проверьте конкретную позицию каталога.

Сколько хомутов потребуется на трассу с поворотом?

Рассчитайте прямые части по их шагу и объедините точки крепления на общей схеме. Поворот проверьте отдельно: общую точку соседних участков нельзя считать дважды, а необходимость крепления в самом узле определяется схемой.

Сколько хомутов закладывать при нескольких участках?

Подсчитайте предусмотренные точки на каждом участке, устраните повторный учёт общих границ и сгруппируйте изделия по типоразмерам. Если для части трассы ещё не заданы шаг или способ крепления, отметьте её количество как неуточнённое.
