Какие фильтры подходят для труб

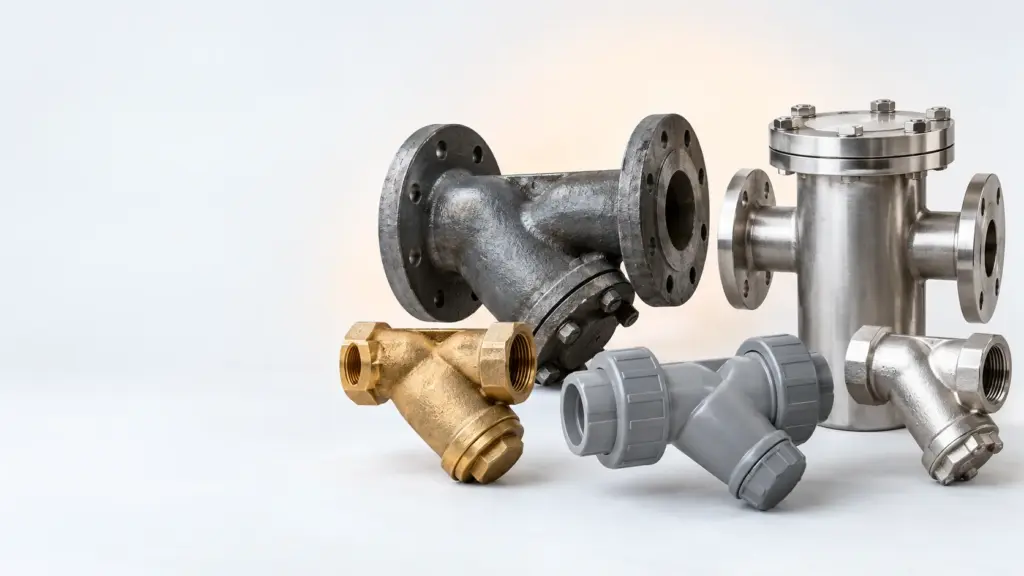

Какие фильтры подходят для труб, зависит от материала трубопровода, диаметра, типа соединения, рабочего давления и температуры среды. Для фланцевых линий применяют чугунные или нержавеющие модели, для резьбовых участков — латунные, а для PP-R-труб — полипропиленовые фильтры с подходящим вариантом пайки.

Запросить подбор фильтра

От чего зависит выбор фильтра для труб

Фильтр нельзя подбирать только по внешнему виду или одному размеру. Даже при совпадении диаметра изделие может не подойти по соединению, рабочему давлению или температурному режиму. Сначала определяют параметры участка, на котором будет установлен фильтр, затем сопоставляют их с характеристиками конкретного исполнения.

Основные исходные данные — материал труб, диаметр, конструкция соседней арматуры, способ монтажа, давление и температура рабочей среды. Если трубопровод собран на фланцах, резьбовой фильтр потребует дополнительных переходных деталей. Если линия выполнена из PP-R, металлическая модель не заменяет фильтр с патрубками для пайки без соответствующей схемы подключения.

Также учитывают направление потока и доступное место для обслуживания. Сетчатый фильтр задерживает механические частицы, поэтому его устанавливают так, чтобы к фильтру можно было получить доступ для осмотра и очистки. Конкретная ориентация зависит от конструкции изделия и проекта трубопровода; при монтаже необходимо использовать документацию на выбранную модель.

В каталоге компании выделен отдельный раздел Фильтры, где собраны изделия для различных вариантов трубопроводов. Рядом с фильтрами могут применяться Грязевики, но это не означает полной взаимозаменяемости: при подборе нужно сравнить назначение, конструкцию и присоединительные размеры.

Подбор по материалу и конструкции

Чугунные фланцевые фильтры

Чугунные Y-образные фланцевые фильтры Tecofi F3240N предназначены для участков, где предусмотрено фланцевое присоединение. В заявленном ассортименте представлены Ду-40, Ду-50 и Ду-100. Рабочее давление для этих фильтров — Ру-16, допустимая температура — до 300 °C.

Y-образная конструкция удобна для установки на трубопроводах, где необходимо отделять механические примеси от потока перед арматурой или оборудованием. При выборе проверяют не только номинальный размер, но и соответствие фланцев на соседних элементах. Для линии Ду-40 подходит исполнение Ду-40, для линии Ду-50 — Ду-50, а модель Ду-100 предназначена для соответствующего участка. Использовать эти значения как универсальный переход между разными диаметрами нельзя.

Чугунное исполнение рационально рассматривать для стационарных трубопроводов с фланцевыми соединениями. При этом важно заранее проверить допустимое давление и температурный режим. Указание «до 300 °C» относится к характеристике представленных фильтров и не отменяет проверки остальных условий эксплуатации, включая свойства рабочей среды и требования проекта.

Латунные резьбовые фильтры

Латунные фильтры выпускаются в Y- и Т-образном исполнении. Размерный ряд — Ду-15–50, диапазон давления — Ру-16–40. Такие изделия выбирают для трубопроводов с резьбовыми ответными частями, когда монтаж выполняется без фланцевого соединения и без пайки.

Разница между Y- и Т-образной формой должна учитываться вместе с компоновкой узла. Она влияет на размещение фильтра, доступ к обслуживаемой части и возможность встроить изделие в существующую линию. В исходных данных не указаны универсальные правила установки конкретной модели, поэтому окончательное решение принимают по техническому описанию и схеме трубопровода.

При выборе латунного фильтра сначала уточняют размер резьбового участка. Обозначения дюймовой резьбы и Ду могут использоваться в одной заявке, поэтому их нельзя сопоставлять на глаз. Для проверки соответствий можно обратиться к статье Таблица резьб: дюймовые размеры и соответствующие Ду. После сверки обозначений дополнительно проверяют диапазон давления и совместимость материала с рабочей средой.

Фильтры PP-R для полипропиленовых труб

Фильтры PP-R предназначены для полипропиленовых трубопроводов и доступны в сером и белом исполнении. Диапазон наружного диаметра — Дн 20–40. Варианты корпуса предусматривают угол 45° или 90°, а также разные варианты пайки.

Здесь важно отличать Дн от Ду. Для PP-R-фильтров в исходных характеристиках указан наружный диаметр, поэтому при заявке нужно сообщать именно размер трубы, с которой будет выполняться соединение. Подмена одного обозначения другим может привести к ошибке в подборе даже при внешне похожем размере.

Угол 45° или 90° выбирают по конфигурации участка. Прямого универсального варианта для всех узлов нет: один угол может быть удобнее на повороте или в ограниченном пространстве, другой — на более прямом участке. Вариант пайки сопоставляют с фактическим исполнением труб и фитингов. Цвет — серый или белый — является характеристикой исполнения, но сам по себе не определяет совместимость фильтра с трубопроводом.

Фильтры из нержавеющей стали

Фланцевые фильтры из нержавеющей стали AISI 316 представлены в размерах Ду-15–150. Для них указано давление Ру-16 и рабочая температура до 250 °C. Такой вариант рассматривают, когда нужен фланцевый фильтр из нержавеющего материала и размер участка входит в заявленный ряд.

Нержавеющая сталь не отменяет проверки остальных параметров. Необходимо сопоставить диаметр, фланцевое присоединение, давление и температуру. При одинаковом Ду чугунный и нержавеющий фильтры могут различаться по материалу корпуса и допустимой температуре, поэтому выбирать изделие только по размеру неправильно.

Для сложных узлов фильтр также сравнивают с установленной арматурой. Если после фильтра находится клапан, его присоединение и назначение должны соответствовать общей схеме. Устройство и различия основных типов арматуры разобраны в статье Схема клапана: устройство и различия основных типов.

Сравнение доступных исполнений

Таблица подходит для первичного сравнения, но не заменяет проверку проектных данных. Пустые поля означают, что соответствующая характеристика не приведена в исходных сведениях, а не то, что параметр не имеет значения. Перед заказом нужно получить полную информацию по конкретному изделию и сопоставить ее с условиями эксплуатации.

Как выбрать фильтр по диаметру и соединению

Первый шаг — определить, какое обозначение используется в документации на трубопровод. Для металлических и фланцевых изделий в представленных характеристиках используется Ду. Для PP-R-фильтров указан Дн. Эти обозначения нельзя автоматически считать одинаковыми. Если в заявке есть только размер резьбы, его следует дополнительно перевести в соответствующее обозначение Ду и проверить по каталогу.

Второй шаг — определить тип соединения. Фланцевый фильтр требует ответных фланцев, крепежа и места для разборки узла. Резьбовой вариант подбирают для резьбовых участков. PP-R-исполнение применяют там, где соединение выполняется пайкой. Если тип соединения не совпадает, установка может потребовать переходов, а это меняет компоновку и усложняет обслуживание.

Третий шаг — сопоставить форму корпуса с пространством. Y-образные модели имеют наклонное ответвление, Т-образные — другую компоновку, PP-R-фильтры доступны с углом 45° или 90°. В ограниченном узле заранее проверяют, где расположена сетчатая часть и как ее можно извлечь. При отсутствии монтажной схемы нельзя делать вывод только по фотографии товара.

Четвертый шаг — сверить давление. Для чугунных фильтров Tecofi F3240N и нержавеющих фланцевых моделей указано Ру-16. Для латунных резьбовых изделий приведен диапазон Ру-16–40. Это не основание выбирать латунный фильтр для любого участка с более высоким давлением: необходимо уточнить конкретное исполнение и требования системы.

Пятый шаг — проверить температуру. Для чугунных моделей указано до 300 °C, для фильтров AISI 316 — до 250 °C. Для латунных и PP-R-фильтров в переданных характеристиках предел не указан. Поэтому по ним нельзя самостоятельно назначать температурный режим; требуемое значение нужно запросить в технических данных на конкретную модель.

Получить расчёт комплектации

Примеры подбора для типовых участков

Пример первый — участок с фланцевым соединением и размером Ду-50. Если давление не превышает Ру-16, температура укладывается в предел до 300 °C, а конструкция допускает чугунное исполнение, можно рассматривать Y-образный фланцевый фильтр Tecofi F3240N Ду-50. При этом проверяют соответствие фланцев и место для обслуживания. Если при тех же исходных данных требуется нержавеющий корпус, сравнивают вариант AISI 316, поскольку он также представлен в диапазоне Ду-15–150, но имеет предел температуры до 250 °C.

Пример второй — резьбовой участок размера Ду-20 или Ду-40. Для него рассматривают латунные Y- или Т-образные фильтры, так как их размерный ряд включает Ду-15–50. Затем уточняют давление в линии: доступный диапазон для этих изделий указан как Ру-16–40. Выбор формы зависит от расположения фильтра, направления участка и возможности выполнить обслуживание.

Пример третий — PP-R-труба с наружным диаметром в диапазоне Дн 20–40. Здесь рассматривают PP-R-фильтр, а не фланцевую или резьбовую модель как основной вариант. Далее выбирают серое или белое исполнение, угол 45° или 90° и подходящий вариант пайки. В заявке необходимо указать наружный диаметр и конфигурацию участка, иначе невозможно корректно определить исполнение.

Пример четвертый — трубопровод Ду-100 с фланцевым соединением. В чугунной линейке есть исполнение Ду-100, Ру-16 и до 300 °C. Нержавеющие модели также охватывают Ду-100, но для них указано Ру-16 и до 250 °C. Поэтому окончательный выбор определяется не только наличием размера, но и температурой, материалом и требованиями к исполнению.

Такая проверка не является расчетом пропускной способности: в переданных данных нет сведений о расходе, размере ячейки сетки или потерях давления. Поэтому для заказа достаточно подготовить исходные параметры участка, а точную модель согласовать по техническому описанию. Если часть данных отсутствует, ее следует запросить до оформления поставки.

Что указать в заявке на фильтр

• Материал трубопровода: металл, PP-R или другой указанный в проекте материал.
• Обозначение размера: Ду для соответствующих изделий или Дн для PP-R-фильтра.
• Тип соединения: фланцевое, резьбовое или паяное.
• Нужная конструкция: Y-образная, Т-образная или вариант с углом 45° либо 90°.
• Рабочее давление и требуемая температура среды.
• Материал корпуса, если необходимо чугунное, латунное, полипропиленовое или нержавеющее исполнение.
• Доступное место для монтажа и последующего обслуживания.

Чем полнее исходные данные, тем меньше риск заменить подходящий фильтр переходниками или выбрать модель с неподходящим соединением. Если трубопровод уже смонтирован, полезно передать обозначения соседних элементов, фотографии узла и размеры ответных частей. Фотография помогает понять конфигурацию, но окончательную проверку выполняют по техническим параметрам.

Не следует смешивать фильтр и бак как взаимозаменяемые позиции. Это разные группы оборудования; бак представлен в отдельном разделе Бак. Для подбора именно фильтра нужно сообщать параметры трубопровода, а не только назначение всей системы водоподготовки.

Частые вопросы

Какие фильтры подходят для труб разного диаметра?

Для фланцевых участков доступны чугунные модели Ду-40, Ду-50 и Ду-100, а также фильтры AISI 316 в диапазоне Ду-15–150. Для резьбовых линий есть латунные варианты Ду-15–50, для PP-R-труб — исполнения Дн 20–40.

Как выбрать фильтр по давлению?

Сначала определяют рабочее давление участка, затем сравнивают его с характеристикой фильтра. В представленных данных указаны Ру-16 для чугунных и нержавеющих фланцевых моделей и Ру-16–40 для латунных резьбовых фильтров.

Как подобрать фильтр по температуре?

Температуру среды сопоставляют с допустимой температурой конкретного изделия. Для чугунных фильтров указано до 300 °C, для AISI 316 — до 250 °C; по остальным исполнениям значение нужно уточнять по документации.

Какое соединение выбрать для труб?

Фланцевый вариант выбирают для фланцевого участка, латунный — для резьбового, PP-R — для труб с пайкой. Соединение фильтра должно совпадать с ответными частями либо быть заранее согласовано с проектом переходов.

Чем отличаются Y- и Т-образные фильтры?

Они различаются формой корпуса и компоновкой присоединений. Латунные фильтры доступны в обоих вариантах, поэтому форму выбирают по месту установки, направлению участка и условиям доступа для обслуживания.
