Чертеж трубы: размеры, стенка и ГОСТ

Чертеж трубы — это схема или запись, в которой фиксируют форму изделия, диаметр либо размеры сечения, толщину стенки, длину, материал и стандарт изготовления. Для заказа нужно последовательно проверить геометрию, обозначение стали и ГОСТ, а затем сопоставить эти данные с назначением трубы.

Запросить консультацию по чертежу

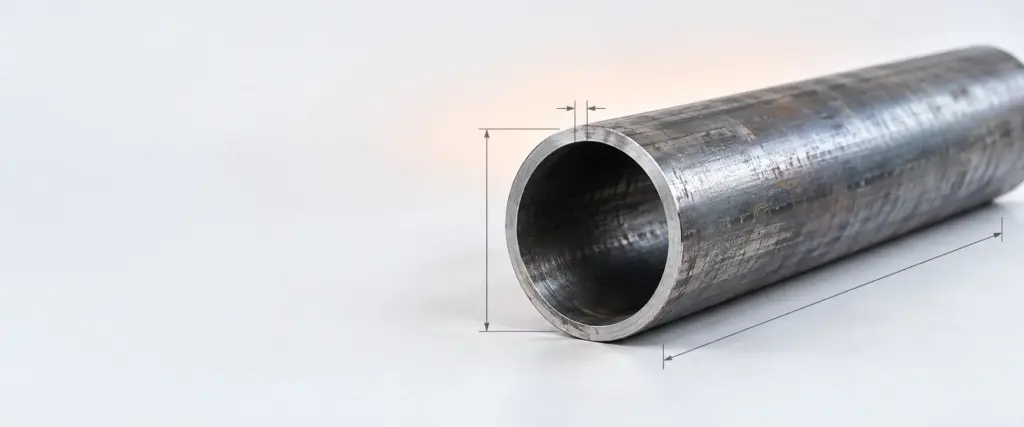

Что показывает чертеж трубы

Чертеж нужен для однозначного описания изделия. В простой записи может быть указана круглая труба с диаметром, толщиной стенки, длиной, маркой стали и стандартом. На более подробной схеме добавляют вид торца, продольный вид, размеры сварного шва, требования к обработке концов и другие параметры, если они предусмотрены проектом. При закупке важно не отделять размер от стандарта: одинаковый диаметр может встречаться у изделий разных типов и назначения.

Первое, что проверяют, — форму сечения. Круглая труба имеет диаметр, профильная прямоугольная — размеры двух сторон, а обсадная также определяется наружным размером и принадлежностью к соответствующему стандарту. В каталоге есть профильная прямоугольная труба 180×120 по ГОСТ 8645-68. Для нее запись 180×120 означает размеры сторон сечения, а не диаметр.

Для круглой трубы запись диаметра должна быть прочитана в связи с остальными данными. В перечне поставщика присутствуют электросварные изделия диаметрами 610 и 720 из стали 17Г1С по ГОСТ 10704-91. Также представлены бесшовные горячедеформированные трубы диаметрами от 65 до 480 по ГОСТ 8732-78. Эти позиции нельзя сравнивать только по одному числу: различаются технология изготовления и стандарт.

Какие элементы ищут на схеме

• контур и форму поперечного сечения;
• наружный диаметр или размеры сторон профиля;
• толщину стенки;
• длину изделия или требование к длине;
• марку стали;
• обозначение стандарта;
• дополнительные требования, если они приведены в проектной документации.

Если чертеж содержит несколько видов, размеры обычно распределены между ними. Продольный вид помогает понять длину и расположение элементов, вид торца — форму сечения и толщину стенки. В спецификации рядом с позицией могут быть собраны сведения о материале и стандарте. При расхождении между схемой и спецификацией до заказа нужно получить подтверждение, какая запись является основной.

Как читать размеры трубы

Размеры читают в определенной последовательности. Сначала определяют, идет ли речь о круглой или профильной трубе. Затем находят основной размер сечения: диаметр для круглого изделия либо ширину и высоту для прямоугольного. После этого проверяют толщину стенки и длину. Если на чертеже есть несколько размерных линий, нельзя переносить значение с одной линии на другую без проверки обозначения.

У круглой трубы основным размером является диаметр. В коммерческом запросе желательно указать, какой именно диаметр приведен в исходной документации, а также отдельно записать стенку. Это снижает риск ошибочного подбора. Для профильной трубы размеры записывают через знак умножения: пример из каталога — 180×120 по ГОСТ 8645-68. В такой записи первое и второе значения относятся к сторонам прямоугольного сечения.

Толщина стенки не является второстепенным параметром. Она влияет на массу изделия, совместимость с узлом и соответствие проекту. Если на чертеже указаны диаметр и стенка, в заказе нужно передать оба значения. Нельзя заменять толщину стенки общим описанием вроде «усиленная» или «стандартная», если в исходных данных есть конкретный размер.

Длина может быть задана отдельным размером на чертеже или указана в спецификации. Если длина не приведена, следует уточнить, требуется ли поставка мерных отрезков или иной вариант исполнения. Не следует самостоятельно дописывать длину, допуск или способ подготовки торцов: такие сведения должны следовать из документации или подтверждаться поставщиком.

Как читать толщину стенки и обозначение стали

Толщина стенки на чертеже может быть вынесена в отдельную строку, указана рядом с размером сечения или включена в полное обозначение позиции. В любом случае ее нужно отделять от диаметра. Например, число, относящееся к диаметру, не описывает автоматически толщину металла. Для проверки смотрят на размерную линию, выносную надпись и спецификацию.

Если чертеж выполнен для круглой трубы, стенку обычно связывают с наружным контуром и внутренним отверстием. На виде торца она может быть показана двумя концентрическими линиями. Однако по одной графике не всегда можно надежно определить числовое значение, особенно если изображение выполнено не в масштабе. Приоритет имеет проставленный размер или запись в спецификации, а не визуальная толщина на рисунке.

Марка стали записывается отдельно от геометрии. В переданных позициях встречаются 17Г1С, 45, К55 и 40Г. Эти обозначения нельзя считать взаимозаменяемыми. При оформлении заявки марку следует переписывать без сокращений и сопоставлять с конкретным видом трубы и стандартом.

Важна полная связка параметров. Например, холоднодеформированная труба диаметром 47 из стали 45 относится к ГОСТ 8734-75, а холоднодеформированная труба диаметром 244,48 из стали К55 — к ГОСТ 31446-17. Разница в записи показывает, почему одного диаметра для идентификации недостаточно.

Как не перепутать материал и стандарт

Материал отвечает на вопрос, из какой стали изготовлено изделие, а стандарт — по каким требованиям описан конкретный тип продукции. В одной заявке должны быть указаны оба сведения, если они нужны для закупки. Если марка стали на чертеже отсутствует, ее нельзя добавлять по аналогии с похожей трубой. Нужно запросить уточнение у проектировщика или поставщика.

Сведения о стали могут отсутствовать в самом графическом изображении и находиться в основной надписи, ведомости материалов или спецификации. Перед передачей заявки сверяют все листы, относящиеся к позиции. Отдельно проверяют, не относится ли одна марка к другой детали узла, а не к трубе.

ГОСТ в обозначении трубы

ГОСТ в заказе помогает связать изделие с типом трубы и требованиями к его изготовлению. Он не заменяет сведения о размере, стенке и стали. Поэтому запись только вида «труба по ГОСТ» недостаточна: необходимо указать конкретный стандарт и остальные параметры позиции.

Для электросварных труб из стали 17Г1С диаметрами 610 и 720 в каталоге указан ГОСТ 10704-91. Бесшовные горячедеформированные трубы диаметрами от 65 до 480 представлены по ГОСТ 8732-78. Для холоднодеформированных изделий указаны ГОСТ 8734-75 для диаметра 47 из стали 45 и ГОСТ 31446-17 для диаметра 244,48 из стали К55.

Отдельные стандарты относятся к другим группам продукции. Прямоугольная профильная труба 180×120 указана по ГОСТ 8645-68, обсадная труба диаметром 355 из стали 40Г — по ГОСТ 632-80. Эти примеры показывают, что стандарт выбирают не по удобству записи и не только по размеру, а по типу изделия, его назначению и данным технической документации.

В каталоге основной раздел для поиска подходящей позиции — Трубы. Если чертеж относится к узлу водоподготовки, дополнительно можно открыть раздел Ёмкости и водоподготовка. Для комплектации трубопроводной линии запорными элементами используется раздел Запорная арматура.

Как выбрать трубу по чертежу

Выбор начинают не с поиска похожей фотографии, а с составления краткой спецификации по чертежу. В нее переносят тип изделия, форму сечения, размер, стенку, длину, сталь и ГОСТ. Если параметр не указан, его отмечают как требующий уточнения, а не заменяют предположением.

1. Определите форму: круглая, прямоугольная или обсадная.
2. Перепишите диаметр либо размеры сторон без округления.
3. Найдите и отдельно зафиксируйте толщину стенки.
4. Проверьте длину и требования к торцам, если они есть в документации.
5. Перенесите марку стали без изменения обозначения.
6. Укажите ГОСТ, относящийся к выбранному типу трубы.
7. Сверьте итоговую запись с назначением позиции и чертежом.

Если требуется круглая электросварная труба, в исходных данных должны совпасть тип, диаметр, сталь 17Г1С и ГОСТ 10704-91. Для бесшовной горячедеформированной позиции проверяют принадлежность к диапазону диаметров от 65 до 480 и ГОСТ 8732-78. Для холоднодеформированной трубы важно не смешать два разных варианта из каталога: диаметр 47 со сталью 45 и ГОСТ 8734-75 либо диаметр 244,48 со сталью К55 и ГОСТ 31446-17.

Профильную трубу выбирают по двум сторонам сечения. Запись 180×120 нельзя преобразовывать в обозначение круглой трубы. Обсадную позицию проверяют по ее типу, диаметру 355, стали 40Г и ГОСТ 632-80. Если в проекте встречается иное сочетание параметров, его нужно рассматривать как отдельную заявку и подтверждать документально.

Для сопутствующих металлических изделий полезно отдельно проверять размер и массу по технической документации. Общий подход к чтению размерных данных разобран в статье о выборе уголка и расчёте массы. Если в системе есть фильтрующий узел, порядок обслуживания описан в материале о чистке сетчатого фильтра.

Получить расчёт по параметрам чертежа

Проверка заявки перед отправкой

Перед отправкой заявки перечитайте обозначение по строкам. В первой строке удобно указать тип трубы и форму сечения, во второй — размеры и стенку, в третьей — марку стали и ГОСТ. Такой порядок облегчает сверку с чертежом и снижает вероятность потери параметра при переписке.

• Для круглой трубы проверьте диаметр и толщину стенки.
• Для профильной трубы проверьте обе стороны сечения.
• Для всех позиций проверьте марку стали, если она предусмотрена проектом.
• Не заменяйте один ГОСТ другим даже при совпадении размера.
• Отдельно уточните длину, если она не указана.
• При неоднозначной записи приложите сам чертеж или его фрагмент.

Если на схеме есть несколько похожих позиций, каждой присваивают отдельную строку. Нельзя объединять трубы только потому, что у них совпадает диаметр. Различия в технологии изготовления, стали или стандарте могут быть принципиальными для поставки.

Частые вопросы

Как читать размеры на чертеже трубы?

Сначала определяют форму сечения, затем диаметр или размеры сторон, толщину стенки и длину. После этого сверяют марку стали и стандарт.

Как на чертеже обозначают толщину стенки?

Ее указывают отдельным размером или в спецификации рядом с обозначением изделия. Визуально определять стенку по масштабу изображения нельзя.

Как выбрать ГОСТ для трубы?

Стандарт выбирают по типу изделия и данным проекта. В каталоге электросварные трубы относятся к ГОСТ 10704-91, горячедеформированные бесшовные — к ГОСТ 8732-78, а остальные позиции имеют собственные указанные стандарты.

Как указать марку стали в заказе?

Марку стали записывают полностью и ставят рядом с размером, типом трубы и ГОСТ. В представленных позициях используются 17Г1С, 45, К55 и 40Г.

Что делать, если на чертеже нет толщины стенки?

Не следует подбирать ее самостоятельно. Нужно запросить недостающий параметр и только после подтверждения направлять заявку на расчет и поставку.
