Диаметр трубы 1 дюйм нельзя без уточнения записать как наружный диаметр 25,4 мм: один дюйм действительно равен 25,4 мм, но дюймовое обозначение трубы может относиться к номинальному размеру. Для выбора трубы нужно выяснить, какой именно диаметр требуется, измерить доступный образец или проверить размеры в документации. В переданных данных по каталогу указаны трубы диаметром от 47 до 720 мм.

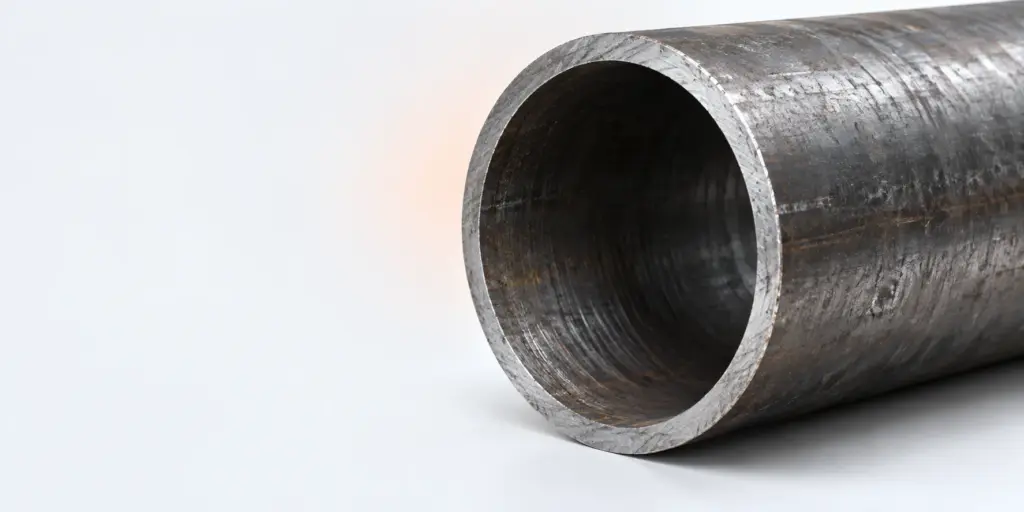

Диаметр трубы 1 дюйм в миллиметрах
При переводе единиц измерения ответ однозначен: один дюйм составляет 25,4 мм. Сложность начинается тогда, когда эту величину переносят в заявку на трубу. В заявке слово «диаметр» может означать наружный размер изделия, размер прохода внутри него либо обозначение, принятое для подбора соединяемых деталей. Это разные сведения. Если поставщик видит только запись «труба один дюйм», он не может надёжно определить по ней наружный диаметр и толщину стенки. Для корректного заказа дюймовое обозначение нужно сопоставить с чертежом, паспортом оборудования или результатом измерения.
Перевод дюйма в миллиметры полезен как первый шаг, но не заменяет проверку изделия. Ошибка возникает, когда вычисленное значение принимают за готовую характеристику трубы и ищут в каталоге позицию с таким же наружным диаметром. Трубное обозначение не всегда работает как подпись к результату измерения штангенциркулем. Поэтому вопрос «сколько это в мм» лучше разделить на две части: чему равна единица длины и какой размер имеет нужная труба. На первую часть можно ответить сразу. Для второй нужны исходные данные по конкретному изделию или узлу.
Если обозначение взято из старой заявки, проверьте, что именно в ней закупали: отдельную трубу, заготовку для изготовления детали или материал под соединение с арматурой. Одинаковая запись в названии не гарантирует совпадения присоединительных размеров. При замене изделия особенно важно не копировать дюймовое обозначение без проверки. Старый документ может не содержать всех параметров, которые потребуются для поиска позиции в действующем каталоге.
Что именно называют диаметром трубы
Наружный диаметр измеряют по внешней поверхности трубы поперёк её торца. Этот параметр нужен, когда труба должна войти в отверстие, соединиться с муфтой или соответствовать размеру заготовки для дальнейшей обработки. Внутренний диаметр характеризует просвет трубы. Его значение связано не только с наружным размером, но и с толщиной стенки. Если стенка меняется, просвет также меняется, даже когда наружный диаметр остаётся прежним. Поэтому запись одного наружного размера не описывает трубу полностью.
Отдельно используют условное, или номинальное, обозначение прохода. Его задача — помочь согласовать элементы системы по принятой системе размеров, а не сообщить результат непосредственного измерения наружной поверхности. Номинальное обозначение нельзя механически подставлять в поле «наружный диаметр» при поиске товара. Если в исходном документе стоит размер в дюймах, выясните, относится ли он к обозначению прохода или к измеряемой геометрии. Без этого сравнение с миллиметровыми позициями каталога будет ненадёжным.
Практический ориентир простой: измеренный наружный диаметр, внутренний просвет и номинальное обозначение записывайте отдельно. Если известен только один из этих параметров, так и укажите в запросе. Не выводите остальные по памяти или по названию соседней детали. Для трубы важна также стенка: она влияет на внутренний просвет и на возможность применить заготовку в конкретном узле. При подборе под соединение сведения о самой трубе следует проверять вместе с данными по ответной части.
Как измерить трубу перед поиском
Если имеется образец, сначала осмотрите торец. Он должен позволять понять, где проходит наружная поверхность и где заканчивается стенка. Наружный диаметр измеряйте поперёк трубы, не вдоль окружности и не по выступающему элементу соединения. У трубы с загрязнённым или повреждённым торцом результат может описывать дефект, а не изделие. В таком случае проверьте размер на доступном ровном участке и отдельно отметьте состояние образца. Полученное значение запишите в миллиметрах как фактически измеренное, не называя его условным проходом.
Затем определите, известна ли толщина стенки. Её можно взять из надёжной документации на изделие либо измерить на открытом торце, если состояние образца позволяет это сделать. Внутренний просвет при необходимости измеряют отдельно. Расчёт по наружному размеру и стенке допустим как проверка геометрии: из наружного диаметра вычитают толщину стенки с обеих сторон. Но расчёт не устранит ошибку, если исходное измерение сделано по повреждённой кромке или если размер в документации относится к другому изделию.
Когда образца нет, запросите чертёж, спецификацию или сведения о присоединяемом оборудовании. Особенно важно выяснить, какая поверхность ограничивает посадку: наружная поверхность трубы, её внутренний просвет либо поверхность соединительной детали. Запись «под дюймовую трубу» сама по себе не отвечает на этот вопрос. Зафиксируйте назначение размера словами, а не только числом: «наружный диаметр трубы», «толщина стенки» или «обозначение присоединения». Такая формулировка заметно снижает риск ошибки при передаче заявки между проектировщиком, снабжением и поставщиком.
Сопоставление с каталогом
В разделе Трубы позиции следует искать по тем характеристикам, которые подтверждены документами или измерением. Переданные данные о каталоге указывают диапазон диаметров от 47 до 720 мм. Из этого не следует, что любой промежуточный размер обязательно представлен, и нельзя делать вывод о толщине стенки отдельной позиции. Сначала определите требуемый тип трубы, затем сравните указанный в заявке наружный диаметр с данными конкретного товара. Если в заявке есть только дюймовое обозначение, до сравнения нужно уточнить его смысл.
Ниже приведены только позиции и характеристики, названные в исходных данных. Таблица не является таблицей перевода трубных дюймов: соответствие дюймового обозначения перечисленным диаметрам не установлено. Её задача — показать, какие сведения уже можно использовать для поиска и какие параметры ещё придётся уточнить перед заказом.
| Позиция или группа | Указанные диаметры | Указанные дополнительные данные |
|---|---|---|
| Трубы в каталоге | От 47 до 720 мм | Общий диапазон представленных диаметров |
| Бесшовные трубы | 65, 152, 219 и 325 мм | ГОСТ 8732-78 |
| Электросварные трубы | 244,5, 530, 610 и 720 мм | Тип трубы указан в исходных данных |
| Холоднодеформированная труба | Ø47 мм | Ст.45, ГОСТ 8734-75 |
Таблица помогает исключить необоснованную подмену размера. Например, наличие холоднодеформированной трубы Ø47 мм не означает, что её можно заказать вместо трубы, обозначенной как дюймовая: сначала нужно подтвердить требования к наружному размеру, стенке и применению. Аналогично перечисленные диаметры бесшовных и электросварных труб не образуют перечень замен друг для друга. Тип изготовления и стандарт, когда он указан, относятся к конкретным сведениям в таблице. Не переносите их на другие строки или на товар, параметры которого ещё не проверены.
Передать параметры для подбора
Примеры проверки размера и расчёта
Первый пример — в заявке написано «один дюйм», без пояснений. Перевод единицы даёт 25,4 мм. Это точный ответ на вопрос о длине дюйма, но не доказательство того, что наружный диаметр заказанной трубы составляет 25,4 мм. Следующее действие — найти источник обозначения. Если оно пришло из документации на соединение, следует проверить требования к соединению. Если размер снят с самой трубы, нужно выяснить, какую поверхность измеряли. До получения этих сведений подставлять результат перевода в фильтр наружного диаметра нельзя.
Второй пример — заказчик указывает требование к наружному диаметру 25,4 мм. Здесь нет необходимости толковать условный проход: требование сформулировано как измеряемая величина. По переданным данным минимальный указанный диаметр в каталоге составляет 47 мм. Следовательно, наличие позиции с наружным диаметром 25,4 мм этими данными не подтверждается. При этом не стоит автоматически предлагать трубу Ø47 мм как аналог. Разница между требованиями к размерам не исчезает из-за того, что подходящей строки нет в кратком перечне. Нужны уточнение заявки и проверка доступных позиций.
Третий пример — есть образец трубы и известен его наружный диаметр, но важен также просвет. Измерьте стенку на пригодном участке торца. Для предварительной геометрической проверки вычтите из наружного диаметра толщину стенки с одной и с другой стороны. Полученный внутренний размер сравните с требованиями узла. Если стенка неизвестна, вычислить просвет только по наружному диаметру нельзя. Такой расчёт полезен при проверке заявки, однако для окончательного выбора следует сверить параметры конкретной товарной позиции и состояние измеренного образца.
Четвёртый пример — в перечне материалов указана бесшовная труба, а в доступных сведениях найден подходящий на первый взгляд размер электросварной. Совпадение диаметра само по себе не разрешает замену типа трубы. Сначала проверьте, почему в исходном требовании указан именно способ изготовления, и получите согласование изменений при необходимости. То же правило действует в обратную сторону. Нельзя считать изделия взаимозаменяемыми по одному числу в столбце «диаметр», даже если все размеры записаны в миллиметрах и кажутся близкими к результату перевода дюймов.
Как выбрать трубу под задачу
Начните с функции изделия. Для замены участка трубопровода важно знать параметры существующей трубы и соединения. Для изготовления детали из заготовки на первый план могут выйти наружный размер, стенка, материал и требования чертежа. Для соединения с арматурой дополнительно проверяют присоединительные размеры ответных элементов. Назначение не отменяет измерений: оно показывает, какие именно измерения обязательны. Не выбирайте позицию только по разговорному названию «дюймовая», если в задаче критичен размер посадки или прохода.
После этого уточните тип трубы. В переданных данных отдельно названы бесшовные трубы по ГОСТ 8732-78, электросварные трубы и холоднодеформированная труба Ø47 ст.45 по ГОСТ 8734-75. Эти сведения позволяют сузить поиск, если требование к типу или стандарту уже есть в заявке. Если такого требования нет, не назначайте стандарт по предположению. Передайте поставщику условия применения и имеющуюся документацию, чтобы обсуждать конкретную позицию, а не абстрактное соответствие одному дюймовому слову.
Проверьте и соседние элементы узла. Раздел Запорная арматура относится к комплектующим, для которых важна согласованность присоединения с трубой. Что учитывать при выборе крана, разобрано в материале Шаровый кран: какой выбрать по диаметру, давлению и ГОСТ. Название крана и название трубы не заменяют проверки их размеров по документам. Если исходная задача связана с ремонтом старого соединения, сначала определите, какую деталь действительно требуется заменить: трубу, арматуру или крепёж. Иначе можно правильно подобрать диаметр трубы, но не решить проблему узла.
Что указать в запросе поставщику
Хорошая заявка отделяет подтверждённые характеристики от предположений. Если известен наружный диаметр, укажите его именно как наружный. Если есть только дюймовое обозначение, напишите, откуда оно взято: с чертежа, из старой спецификации или из обозначения присоединяемой детали. Добавьте толщину стенки, когда она определена, и сообщите, требуется ли определённый тип трубы. При наличии требования к стандарту перенесите его из исходного документа без замены на похожий стандарт по памяти.
Отдельно опишите, с чем трубу нужно соединить или какую деталь из неё изготовят. Для подбора по образцу полезно передать результаты измерений и предупредить, если торец повреждён. Если доступна только фотография, она может помочь распознать изделие, но не заменит надёжного измерения диаметра и стенки. Когда часть данных отсутствует, оставьте её открытым вопросом. Поставщику проще запросить недостающий параметр, чем исправлять заказ, в котором предполагаемое значение было записано как проверенный факт.
Перед отправкой заявки полезно коротко сверить её с источником требований. Посмотрите, совпадают ли обозначение на чертеже, описание в перечне материалов и фактически измеренная труба. При расхождении не выбирайте одно значение наугад: укажите оба и попросите уточнить приоритет. Если нужна замена ранее установленного изделия, сообщите, какие детали остаются на месте. Это помогает проверить совместимость без предположения, что запись «один дюйм» одинаково описывает все элементы узла.
Типичные ошибки при подборе
Наиболее частая ошибка — принять результат перевода единицы за наружный размер изделия. Проверка проста: задайте вопрос, где именно должен находиться диаметр 25,4 мм. Если ответ неясен, исходных данных недостаточно. Другая ошибка — ориентироваться на ближайший видимый размер каталога. Близость чисел не подтверждает ни совместимость соединения, ни нужный просвет, ни требуемый способ изготовления трубы. Каталожный диапазон также не доказывает наличие каждого промежуточного размера: конкретную позицию нужно проверять отдельно.
Ещё одна ошибка — сравнить трубы по наружному диаметру и не уточнить стенку. Для задач, где важен внутренний проход, такое сравнение неполно. Столь же рискованно переносить сведения о стандарте с одной позиции на другую: в исходных фактах стандарты названы для определённых групп и отдельной холоднодеформированной трубы. При ремонте добавляется опасность спутать проблему трубы с проблемой крепёжного соединения. Если работа связана с закисшим крепежом, пригодится отдельный материал Как открутить гайку: способы для ржавого крепежа, но способы демонтажа не определяют размер новой трубы.
Частые вопросы
Сколько миллиметров в одном дюйме трубы?
Один дюйм равен 25,4 мм как единица длины. Для трубы эта величина не становится автоматически наружным или внутренним диаметром: сначала установите, что означает дюймовое обозначение в вашем документе. Если требуется заказать изделие по миллиметровому размеру, запишите отдельно измеряемый параметр и его значение.
Почему наружный диаметр трубы не равен 25,4 мм?
Потому что обозначение в дюймах может относиться к номинальному размеру, а не к внешней поверхности трубы. Наружный диаметр нужно брать из характеристик конкретного изделия или измерять на образце. Нельзя получать его одним переводом единиц, если исходное обозначение описывает другой параметр.
Как измерить диаметр трубы для заказа?
Измерьте наружный размер поперёк трубы на подходящем участке и отдельно определите толщину стенки. Если важен внутренний просвет, проверьте также его. Укажите в заявке, какие величины измерены, а какие взяты из документации: это позволит правильно сопоставить их с карточкой товара.
Можно ли подобрать трубу по одному обозначению в дюймах?
Для надёжного подбора этого недостаточно. Уточните назначение обозначения, наружный диаметр, стенку и требования к соединяемой детали. Если известна только запись «один дюйм», передайте её как исходную информацию, не превращая в неподтверждённый размер товара.
Есть ли в каталоге труба наружным диаметром 25,4 мм?
В переданных сведениях указан диапазон диаметров каталога от 47 до 720 мм; наличие трубы с наружным диаметром 25,4 мм не подтверждается. Если вам требуется именно такой наружный размер, прямо укажите это в запросе и не подменяйте его дюймовым обозначением.
