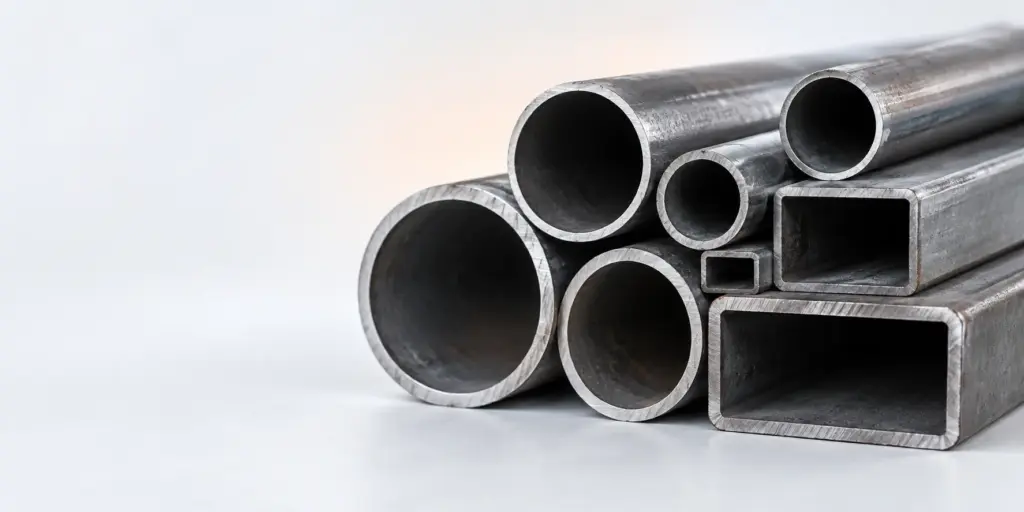

Какие трубы используют: виды и выбор под задачу

На вопрос «какие трубы используют» отвечают исходя из задачи: для трубопровода или конструкции подбирают подходящие форму сечения, материал, способ изготовления и размеры. В каталоге представлены электросварные, бесшовные горячедеформированные и холоднодеформированные трубы, а также прямоугольная профильная труба.

Запросить подбор трубы

Одного названия вида для заказа недостаточно. Даже если известен наружный диаметр, остаются вопросы по стенке, материалу, исполнению и документу, которому должна соответствовать поставка. Для конструкции важна также форма сечения; для трубопровода — условия работы и требования к соединению с другими элементами. Поэтому выбор начинают не с перечня товаров, а с описания места, где труба будет работать.

Ниже приведён порядок сравнения без универсальных рекомендаций по диаметру или толщине стенки. Такие параметры определяются конкретной задачей и проектом. Примеры из каталога показывают, какие сведения можно встретить в обозначении позиции и чего из этого обозначения нельзя узнать без дополнительной проверки.

Виды труб по способу изготовления

В разделе Трубы есть электросварные и бесшовные трубы. Бесшовные представлены горячедеформированными и холоднодеформированными вариантами. Это разделение помогает сузить поиск, когда способ изготовления уже указан в проекте или заявке. Если такого требования нет, выбирать исполнение по одному только названию группы не следует: сначала нужны условия применения и параметры конкретного изделия.

Электросварную трубу отличает сварной шов, бесшовную — отсутствие шва, полученного при изготовлении трубы из заготовки. Само по себе это различие не даёт ответа о пригодности позиции для определённой среды или нагрузки. Решение принимают по полному набору требований: материалу, размерам, условиям эксплуатации и документам на поставляемое изделие. Нельзя заменять проверку этих требований общим правилом о том, что один способ изготовления всегда лучше другого.

Разделение бесшовных труб на горячедеформированные и холоднодеформированные также относится к способу получения изделия. Если в документации указан конкретный вариант, его нужно сохранить в заявке без сокращений. Если указан только общий термин «бесшовная труба», уточняют, допустимы ли оба исполнения. Это особенно важно, когда заказ оформляет один сотрудник, а принимать материал будет другой: одинаковое бытовое название не заменяет согласованную спецификацию.

При первичном поиске удобно двигаться от общего к частному. Сначала определяют, нужна ли круглая труба для трубопровода или профильное сечение для конструкции. Затем смотрят на способ изготовления и материал. После этого сверяют размеры и обозначение документа. Такой порядок не назначает изделию область применения автоматически, зато помогает не пропустить расхождения между потребностью и выбранной карточкой товара.

Материалы и обозначения в каталоге

В представленных позициях есть нержавеющие электросварные трубы Ø35 из AISI 201 и Ø254 из AISI 304 по ГОСТ 11068-81. Есть также электросварные трубы Ø610 и Ø720 из стали 17Г1С по ГОСТ 10704-91. Эти примеры показывают, что даже внутри одной группы по способу изготовления встречаются разные материалы и диаметры. Поэтому запрос «электросварная труба» без уточнений оставляет слишком широкий выбор.

Обозначение материала переписывают из проекта или спецификации точно. Похожий внешний вид труб не означает взаимозаменяемости сталей, а совпадение диаметра не подтверждает соответствие требованиям к материалу. Если в исходных данных записана конкретная сталь, в заявке указывают именно её. Предложение заменить материал следует отдельно согласовать с ответственным за проект, а не принимать на основании общего описания товарной группы.

То же относится к обозначению ГОСТ. В приведённых примерах ГОСТ 11068-81 относится к названным нержавеющим электросварным позициям, а ГОСТ 10704-91 указан для названных электросварных труб из стали 17Г1С. Номер документа в карточке помогает идентифицировать позицию, но не освобождает от проверки остальных требуемых характеристик. Нельзя переносить обозначение одной позиции на все товары раздела только потому, что они названы электросварными.

Если задача описана словами «нужна нержавеющая труба», сначала выясняют, что именно требуется от материала в конкретных условиях. После этого сравнивают обозначения сталей, исполнение, размеры и документы доступных позиций. Для предварительного разговора с поставщиком общего названия достаточно, но для подтверждения заказа его следует дополнить точной спецификацией. Это снижает риск получить изделие, которое подходит по внешнему виду, но не совпадает с заявкой.

Форма сечения и область применения

Круглую трубу обычно рассматривают, когда задача связана с трубопроводом. Профильное сечение рассматривают для конструктивных элементов, если такая форма предусмотрена проектом. Это ориентир для начала поиска, а не разрешение использовать любую круглую трубу для транспортирования любой среды или любую профильную — в любой конструкции. Окончательный выбор зависит от условий работы и требований к изделию.

В списке есть прямоугольная профильная труба 180×120 по ГОСТ 8645-68. Обозначение 180×120 описывает размеры сторон профиля, а не его стенку. Если для конструкции указано только это обозначение, сведений для полного заказа может не хватить. Нужно сверить требуемую стенку, материал и другие параметры, предусмотренные документацией на объект. Их нельзя выводить из размеров сечения без дополнительных исходных данных.

Форма трубы влияет и на то, как её будут стыковать с соседними элементами. Для трубопровода важно заранее понимать, какие соединения и узлы предусмотрены проектом. При подборе сопутствующих изделий может понадобиться раздел Запорная арматура. При этом совпадение условного названия или внешнего диаметра с описанием арматуры нельзя считать достаточным подтверждением совместимости: параметры соединения проверяют отдельно.

Если трубы входят в состав системы, связанной с накоплением или подготовкой воды, смежные позиции можно искать в разделе Ёмкости и водоподготовка. Наличие смежного раздела не означает, что любая представленная труба подходит для такой системы. Сначала устанавливают требования к трубопроводу, затем подбирают трубу и только после этого проверяют соединение с остальным оборудованием.

Что можно узнать из карточки позиции

Карточка или строка перечня удобна для первичного отбора. По приведённым позициям можно увидеть способ изготовления, материал, диаметр или размеры профиля и указанный ГОСТ. Например, запись об электросварной трубе Ø610 из стали 17Г1С по ГОСТ 10704-91 позволяет отделить её от нержавеющей электросварной трубы Ø35 AISI 201 по ГОСТ 11068-81. Это разные позиции, несмотря на общее слово «электросварная».

Однако краткое обозначение не всегда содержит всё необходимое для закупки. В частности, по перечисленным опорным позициям нельзя самостоятельно назначить толщину стенки, условия применения, комплект документов или способ соединения. Если эти сведения критичны для заказа, их запрашивают и сверяют до согласования поставки. Отсутствующее значение не следует восстанавливать по аналогии с другой трубой того же диаметра или материала.

Полезно разделять сведения на три группы: уже заданные проектом, видимые в предложении и требующие уточнения. Первую группу не меняют без согласования. Вторую сопоставляют с заявкой буквально, включая обозначения материала и документа. По третьей формулируют вопросы поставщику или проектировщику. Такая простая проверка предотвращает ситуацию, когда неполное описание принимают за подтверждение всех характеристик.

При чтении обозначений важно не путать наружный диаметр круглой трубы с размерами сторон прямоугольного профиля. Знак Ø указывает на диаметр в приведённых примерах круглых труб; запись 180×120 относится к профильной позиции. Как находить размерные данные и стенку в документации, подробнее разобрано в статье Чертеж трубы: размеры, стенка и ГОСТ. При расхождении чертежа и краткого запроса ориентируются на согласованную документацию, а не на предположение.

Как выбрать трубу под задачу

Начните с назначения изделия. Для трубопровода запишите, какая среда будет проходить по системе и в каких условиях она работает; для конструкции — какую роль выполняет элемент и как предусмотрено его крепление. Эти сведения нужны не для выбора товара по общему описанию, а для проверки проектных требований. Без них нельзя уверенно подтвердить подходящий материал, исполнение и размеры.

Далее перенесите в заявку форму сечения и все заданные размеры. Для круглой трубы отдельно сверяют диаметр и стенку, для профильной — размеры сторон и стенку. Если на чертеже есть допуски или дополнительные требования, их также учитывают при согласовании. Не стоит писать только «труба нужного диаметра»: поставщик должен понимать, какие параметры являются обязательными, а какие ещё предстоит уточнить.

Следующий шаг — материал и способ изготовления. Если они указаны проектом, сохраняйте формулировку полностью: например, не сокращайте «бесшовная холоднодеформированная» до «бесшовная», если холоднодеформированное исполнение обязательно. Аналогично не заменяйте конкретное обозначение стали словом «нержавейка». Такая экономия текста делает заявку неоднозначной и затрудняет проверку предложения перед оплатой или приёмкой.

Затем проверьте документ, указанный для изделия. В каталоге встречаются разные ГОСТ для разных приведённых позиций, поэтому номер сверяют с каждой выбранной строкой отдельно. Если в заявке указан один документ, а в предложении другой, расхождение требует разъяснения. Совпадение формы сечения, материала и диаметра само по себе не устраняет разницу в обозначениях документов.

Наконец, уточните, как труба будет соединяться с другими элементами. Для трубопровода нужно сопоставить требования к трубе и арматуре как к частям одной системы. Отдельный порядок выбора узла описан в статье Шаровый кран: какой выбрать по диаметру, давлению и ГОСТ. Подбор крана не заменяет подбор трубы: спецификации обеих позиций проверяют независимо, а затем сверяют их совместимость.

Отправить спецификацию на проверку

Сравнение позиций по указанным данным

Таблица фиксирует только сведения из представленного перечня. Она полезна для сравнения обозначений, но не является таблицей допустимых условий эксплуатации. Пустующие для задачи параметры следует брать из проектной документации и подтверждать для конкретной поставки, а не подставлять самостоятельно.

По этой таблице нельзя выбрать замену проектной позиции только на основании близкого размера или общего способа изготовления. У двух нержавеющих труб различаются и обозначения стали, и диаметры. У труб из стали 17Г1С в перечне указаны два диаметра, но отсутствует основание считать их взаимозаменяемыми. Прямоугольный профиль сравнивают с круглыми трубами только на этапе определения требуемой формы, а не как прямую замену.

Примеры проверки заявки и расчёта потребности

Первый пример — заявка на электросварную нержавеющую трубу без диаметра и обозначения стали. Среди названных позиций есть Ø35 AISI 201 и Ø254 AISI 304. Оба варианта относятся к нержавеющим электросварным трубам по ГОСТ 11068-81, но это не делает исходную заявку достаточной. Перед подбором уточняют диаметр, требуемую сталь, стенку и остальные условия. До получения этих данных выбирать одну из двух позиций нельзя.

Второй пример — запрос на электросварную трубу из стали 17Г1С по ГОСТ 10704-91. В перечне есть Ø610 и Ø720. Если диаметр в заявке отсутствует, наличие нужной стали и документа всё ещё не определяет изделие. Если диаметр указан, следующим действием будет сверка остальных требуемых параметров. Порядок важен: совпадение части обозначения подтверждает лишь эту часть, а не всю спецификацию.

Третий пример — запрос на прямоугольную трубу 180×120 по ГОСТ 8645-68. Здесь известны форма, размеры сторон и документ, но из этих данных не следует толщина стенки. Для комплектации конструкции её нужно получить из чертежа или уточнить у ответственного за проект. Если требуется нарезка, отдельно задают длины заготовок и количество деталей. Эти сведения относятся к потребности заказчика и не выводятся из каталожного обозначения профиля.

Расчёт потребности начинают с ведомости элементов. Для каждого типоразмера отдельно записывают количество деталей и длину каждой детали, затем складывают длины в пределах одного и того же обозначения трубы. Смешивать в одной сумме позиции с разными материалами, стенкой, диаметром или формой сечения нельзя: итоговая длина не покажет, сколько требуется каждой из них. Если стенка ещё не определена, расчёт отмечают как предварительный.

После суммирования проверяют раскрой и требования к поставке. Длина отдельных деталей не равна автоматически количеству заказываемых труб: этот переход зависит от согласованной поставляемой длины и возможности получить нужные заготовки. Без этих исходных данных нельзя добросовестно назвать количество целых труб, массу или стоимость. Для расчёта заказа передают перечень деталей и уточняют параметры поставки, а затем пересчитывают потребность по каждой позиции.

Похожим образом проверяют замену. Сначала выписывают обязательные требования исходной позиции, затем напротив каждого ставят подтверждённые данные предлагаемой. Если часть граф остаётся без ответа, замену нельзя считать проверенной. Такой сравнительный лист особенно полезен, когда предложение совпадает с заявкой по одному заметному параметру, например по диаметру, но отличается или не раскрывает остальные характеристики.

Что уточнить перед заказом

Перед отправкой заявки проверьте, указано ли назначение трубы и есть ли действующая спецификация. Убедитесь, что форма сечения, размеры, материал и способ изготовления перенесены из неё без сокращений и перестановок. Если нужен определённый ГОСТ, запишите его рядом с соответствующей позицией. Для нескольких видов труб делайте отдельные строки, чтобы не смешать параметры соседних изделий.

Отдельно отметьте неизвестные сведения. Их лучше перечислить прямыми вопросами, чем оставить пустое место, которое каждая сторона истолкует по-своему. Например: какая стенка требуется, допускается ли другой способ изготовления, какой документ должен сопровождать изделие, предусмотрена ли обработка заготовок. Ответы фиксируют до окончательного подтверждения заказа, особенно если исходная формулировка была общей.

При получении предложения сопоставляйте его не с устным описанием задачи, а с подготовленной заявкой. Проверьте каждую строку: размер, материал, исполнение и документ. Если предложена позиция с другим обозначением, запросите пояснение и согласование. Такой порядок одинаково полезен при подборе трубопровода и при закупке профиля для конструкции: он позволяет увидеть расхождение до поставки, а не после неё.

Частые вопросы

Какие трубы используют для трубопровода?

Выбор зависит от рабочей среды, условий эксплуатации и проектных требований. По этим данным сверяют материал, способ изготовления, размеры и документ на изделие; одной круглой формы для подтверждения пригодности недостаточно.

Чем отличаются электросварные трубы от бесшовных?

Главное различие — способ изготовления и наличие сварного шва у электросварной трубы. При выборе конкретного изделия проверяют его характеристики по документам, а не делают вывод о пригодности только по названию группы.

Для чего используют профильные трубы?

Их рассматривают для конструкций, где важны форма сечения и способ крепления элементов. При подборе сверяют размеры профиля, стенку и требования проекта; запись размеров сторон не заменяет полную спецификацию.

Какую нержавеющую трубу выбрать?

Сначала уточняют условия работы и требования к материалу. Затем сопоставляют обозначение стали, диаметр, исполнение и документ конкретной позиции, не считая разные нержавеющие стали взаимозаменяемыми без согласования.

Какие данные нужны для подбора трубы?

Нужны назначение, условия эксплуатации, форма сечения, размеры и требования к материалу и документам. Если часть данных отсутствует, её уточняют до заказа, чтобы предложение можно было проверить по каждой строке.

Подготовленную спецификацию и перечень открытых вопросов можно направить для проверки наличия подходящих позиций. Чем точнее исходные данные, тем проще сопоставить предложение с задачей без предположений о недостающих характеристиках.
