Как поставить фильтр: инструкция для трубопровода

Как поставить фильтр в трубопровод: выбрать участок с доступом для обслуживания, совместить стрелку на корпусе с направлением потока и подключить изделие способом, предусмотренным его конструкцией. После монтажа проверяют соединения, отсутствие течи и возможность очистки фильтрующего элемента.

Запросить подбор фильтра

Зачем нужен фильтр в трубопроводе

Фильтр устанавливают для задержания механических загрязнений в рабочей среде и защиты оборудования, арматуры и отдельных участков системы. Конкретный результат зависит от конструкции изделия, материала корпуса, типа фильтрующего элемента и условий эксплуатации. Поэтому монтаж начинают не с подключения, а с уточнения параметров трубопровода.

До выбора изделия нужно определить назначение участка, среду, способ соединения и доступное пространство. Также учитывают рабочую температуру, давление, диаметр труб и возможность последующего обслуживания. Если эти сведения неизвестны, подобрать фильтр только по внешнему виду или условному проходу нельзя.

В каталоге Фильтры представлены разные варианты исполнения. Среди них есть Y-образные чугунные фильтры Tecofi F3240N Ду-40, Ду-50 и Ду-100 Ру-16, латунные модели Ду-15–50, фильтры PP-R Дн 20, 25, 32 и 40, а также фланцевые изделия из нержавеющей стали AISI 316 Ду-15–150 Ру-16.

Подготовка к монтажу

Проверка схемы и параметров

Перед установкой сверяют место фильтра с рабочей схемой трубопровода. Нужно понять, где находится подающая линия, в каком направлении движется среда и какие соединения предусмотрены на соседних участках. Фильтр не должен перекрывать доступ к другим элементам системы или мешать демонтажу.

Отдельно проверяют диаметр трубопровода. В ассортименте есть изделия с разными обозначениями размеров: Ду применяется для ряда моделей, а для PP-R указаны размеры Дн 20, 25, 32 и 40. Эти обозначения нельзя механически заменять друг другом. При подборе ориентируются на сведения из документации и фактические параметры труб.

Также заранее выясняют температурный режим. В ассортименте указаны рабочие температуры до 150, 250 и 300 °С. Это не универсальное значение для любого фильтра: допустимый предел нужно сопоставить с конкретной моделью и рабочей средой.

Осмотр изделия и комплектующих

Перед монтажом осматривают корпус, соединительные части и фильтрующий элемент. На поверхности не должно быть видимых повреждений, следов деформации или загрязнений, возникших при хранении. У фланцевого исполнения проверяют состояние присоединительных плоскостей, у резьбового — целостность резьбы, у PP-R — соответствие деталей выбранной технологии пайки.

Если фильтр оснащен промывкой, заранее оценивают доступ к соответствующему узлу. Для Y-образного исполнения важно оставить место, необходимое для осмотра и удаления накопившихся загрязнений. Нельзя ориентировать корпус так, чтобы обслуживание требовало разборки значительной части трубопровода.

При проектировании участка полезно учитывать соседнее оборудование. Для накопительных и водоподготовительных систем может потребоваться дополнительная емкость; каталог таких изделий размещен в разделе Бак. Если в схеме используется отдельный грязевик, подходящие решения собраны в разделе Грязевики.

Как выбрать место

Главный критерий — доступность. Корпус фильтра, крышка, пробка, промывочный узел или другая обслуживаемая часть должны оставаться доступными после завершения монтажа. Не следует размещать изделие вплотную к стене, перекрытию или крупному оборудованию, если это исключает осмотр и очистку.

Второй критерий — понятное направление движения среды. Участок выбирают так, чтобы стрелка на корпусе легко читалась, а подключение не заставляло разворачивать фильтр вопреки схеме. До окончательной фиксации проверяют положение изделия относительно соседних труб и запорной арматуры.

Третий критерий — возможность отключения участка. Обслуживание фильтра должно выполняться по принятой для объекта процедуре. Если в системе предусмотрены запорные элементы, до монтажа проверяют, что они не перекрыты корпусом или изоляцией. Сам фильтр не заменяет запорную арматуру и не должен использоваться как единственный способ остановки потока.

Для вертикального или горизонтального участка ориентацию определяют по конструкции конкретного изделия и инструкции производителя. Универсальное положение для всех моделей указывать нельзя. Y-образные, фланцевые, латунные и PP-R фильтры могут иметь разные требования к размещению корпуса и обслуживаемого элемента.

Как выбрать фильтр

По материалу корпуса

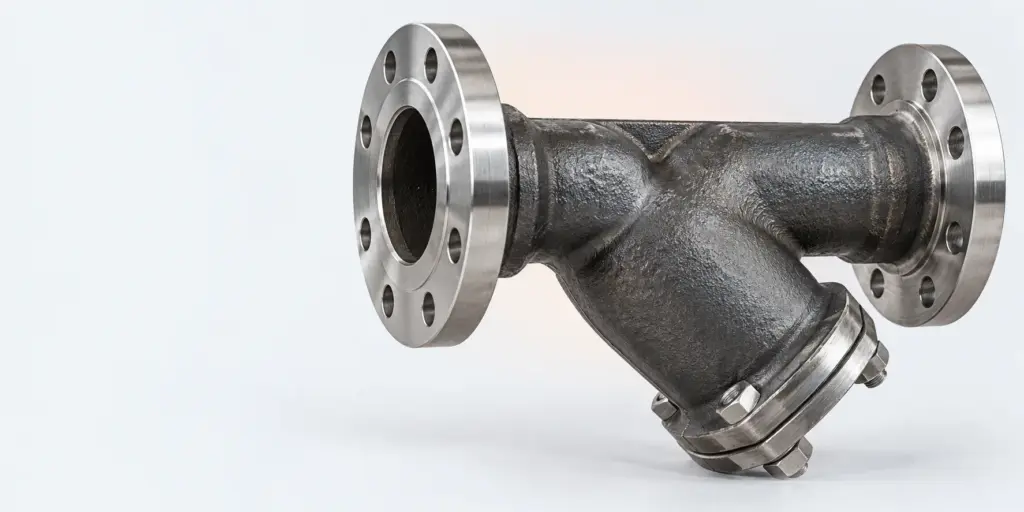

Чугунные модели подходят для участков, где конструкция трубопровода предусматривает соответствующее присоединение и условия эксплуатации. В каталоге указаны Y-образные чугунные фильтры Tecofi F3240N Ду-40, Ду-50 и Ду-100 Ру-16. Эти данные используют как исходные при сравнении с проектными параметрами, а не как замену проверке всей схемы.

Латунные фильтры представлены в диапазоне Ду-15–50. Среди них есть варианты с промывкой. Такое исполнение рассматривают, если для участка важна возможность обслуживания без полной замены изделия. Перед выбором проверяют, достаточно ли места для доступа к промывочному узлу.

Для трубопроводов из полипропилена доступны PP-R фильтры Дн 20, 25, 32 и 40 с пайкой под углом 45° или 90°. Здесь особенно важно согласовать расположение корпуса с направлением подводящих труб. Угол исполнения влияет на то, как изделие встанет в ограниченном пространстве.

Фланцевые фильтры из нержавеющей стали AISI 316 указаны в диапазоне Ду-15–150 Ру-16. Их рассматривают для схем, где соединение выполняется через фланцы и требуется соответствующий материал корпуса. При подборе сопоставляют не только условный проход, но и параметры сопрягаемых фланцев.

По способу соединения

Способ присоединения должен совпадать с конструкцией трубопровода. Резьбовой вариант применяют там, где предусмотрены совместимые резьбовые участки. Фланцевый — там, где соединение выполняется через фланцы. PP-R-фильтр с пайкой используют на полипропиленовом трубопроводе при наличии оборудования и технологии, подходящих для такого соединения.

Нельзя выбирать соединение только по внешнему диаметру трубы. Учитывают тип материала, конструкцию фитингов, доступное пространство и возможность разобрать участок. Если рядом уже установлена арматура, фильтр должен сохранять соосность с трубопроводом и не создавать нагрузку на соединения.

Сравнение вариантов из каталога

Таблица помогает сузить выбор, но не определяет совместимость автоматически. Для окончательного решения нужны данные о рабочей среде, температуре, давлении, трубах и способе обслуживания. В ассортименте указаны рабочие температуры до 150, 250 и 300 °С, поэтому предельное значение проверяют именно для выбранной позиции.

При необходимости сопоставить размеры труб с назначением участка можно обратиться к статье Какая труба должна быть: выбор размера и ГОСТ. Для вопросов по утеплению труб полезен материал Как называется трубка для утепления труб: виды и размеры.

Получить расчет комплектации

Подключение разных типов фильтров

Резьбовые латунные модели

Перед подключением проверяют совпадение резьбовых участков и положение корпуса. Фильтр наворачивают без перекоса, не передавая избыточное усилие на тонкие элементы корпуса или соседнюю трубу. У моделей с промывкой оставляют свободный доступ к обслуживаемой части.

После соединения осматривают линию по всей окружности стыка. Если фильтр установлен в тесном месте и соединение нельзя проверить визуально, участок лучше переоснастить до начала эксплуатации. Любые обнаруженные признаки негерметичности устраняют после безопасного отключения линии.

Фланцевые фильтры

Фланцевое исполнение устанавливают между сопрягаемыми фланцами трубопровода. До соединения проверяют соосность, состояние поверхностей и наличие предусмотренных проектом уплотнительных деталей. Корпус не должен компенсировать неправильное положение труб или воспринимать нагрузку, для которой он не предназначен.

Соединение затягивают равномерно в порядке, принятом для конкретного оборудования. Точные моменты затяжки и тип крепежа определяют по документации изделия и проекту, поскольку в переданных данных они не указаны. После сборки проверяют отсутствие перекоса и возможность последующего демонтажа.

PP-R-фильтры

PP-R-фильтр выбирают по указанному размеру Дн и углу пайки — 45° или 90°. Перед работой размечают положение корпуса, чтобы после соединения фильтр не оказался повернутым и чтобы обслуживаемая часть оставалась доступной. Нагрев и соединение выполняют по технологии, применяемой для выбранной системы PP-R.

Особое внимание уделяют геометрии участка. Изменить положение уже выполненного соединения без разборки или переделки обычно нельзя, поэтому направление потока и ориентацию фильтра проверяют до пайки. После остывания оценивают качество стыков и отсутствие смещения.

Проверка после установки

Проверку начинают с визуального осмотра. Стрелка на корпусе должна соответствовать направлению потока, соединения — быть собранными без перекоса, а корпус — иметь доступ для обслуживания. Проверяют также, не закрыты ли крышка, пробка или промывочный элемент теплоизоляцией и соседними деталями.

Затем участок проверяют в предусмотренном рабочем режиме. Контролируют соединения и соседние элементы на наличие течи. Если обнаружена негерметичность, эксплуатацию прекращают согласно правилам объекта, после чего устраняют причину и повторяют проверку.

Результат монтажа оценивают не только по отсутствию течи. Нужно убедиться, что фильтр не создает препятствий для работы трубопровода, а его обслуживание возможно без демонтажа несвязанных участков. Для моделей с промывкой отдельно проверяют доступ к узлу и возможность выполнить операцию по инструкции производителя.

Обслуживание и типовые ошибки

Основная ошибка — установка без учета направления потока. Даже подходящий по размеру фильтр будет подключен неправильно, если стрелка на корпусе направлена против движения рабочей среды. Вторая ошибка — отсутствие места для очистки. После монтажа доступ к фильтру часто ограничивают изоляцией, стеной или дополнительной арматурой.

Третья ошибка — смешение обозначений Ду и Дн без проверки документации. Чугунные, латунные и стальные модели в приведенном ассортименте обозначены через Ду, а PP-R — через Дн. Эти сведения используют вместе с конструкцией соединения, а не отдельно от нее.

Четвертая ошибка — выбор по температуре без привязки к модели. В каталоге встречаются значения до 150, 250 и 300 °С, но наличие такого диапазона не означает, что каждый фильтр рассчитан на все перечисленные условия. Сначала определяют рабочие параметры участка, затем выбирают конкретное исполнение.

Пятая ошибка — попытка использовать фильтр вместо другого элемента системы. Если схема требует отдельного грязевика, бака или запорной арматуры, фильтр не отменяет их назначение. Состав оборудования определяют по проекту и задаче участка.

Частые вопросы

Как выбрать место для фильтра?

Фильтр устанавливают на доступном участке трубопровода, где можно проверить корпус и выполнить очистку или промывку. Место должно соответствовать направлению потока и не мешать соседней арматуре.

Как определить направление установки?

Ориентируются по стрелке на корпусе. Она должна совпадать с фактическим движением рабочей среды по трубопроводу.

Как подключить фильтр к трубам?

Способ подключения выбирают по исполнению: резьба, фланцы или пайка для PP-R. Перед монтажом сопоставляют размеры, материал труб и конструкцию соединения.

Как установить фильтр с промывкой?

Такую модель размещают с доступом к промывочному узлу. Порядок отключения, сброса давления и проведения промывки определяют по инструкции производителя и правилам эксплуатации объекта.

Как проверить фильтр после монтажа?

Проверяют направление потока, состояние соединений, отсутствие течи и доступность обслуживаемых частей. После этого оценивают работу участка в штатном режиме.

Если тип фильтра, размер или способ подключения не определены, перед заказом подготовьте сведения о трубопроводе, рабочей среде, температуре, давлении и требуемом соединении. Это позволит сопоставить задачу с доступными чугунными, латунными, PP-R или фланцевыми моделями.
