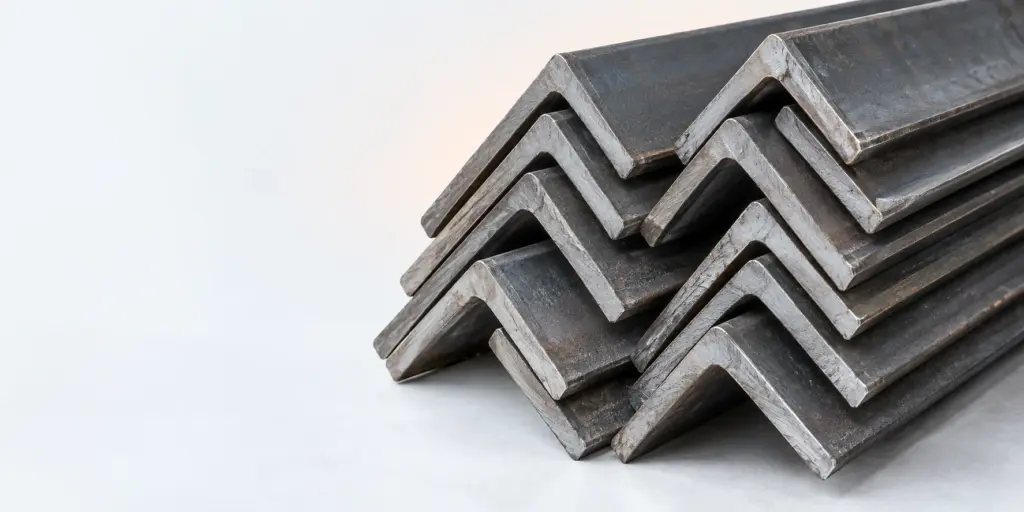

Уголок ГОСТ 8509-93 в рассматриваемом списке — стальной горячекатаный равнополочный профиль с размерами полок от 25×25 до 100×100 мм. Для заказа выберите размер и толщину под задачу, определите нужный метраж, а массу партии считайте по подтверждённой массе погонного метра выбранной позиции.
Уголок ГОСТ 8509-93: что проверить перед подбором
Начните не с поиска самого крупного профиля, а с описания детали, которую предстоит изготовить. Уголок может работать как элемент рамы, опора под оборудование, окантовка или часть крепёжного узла. Во всех случаях важно понимать, где будут находиться полки, к каким поверхностям они примкнут и что может помешать монтажу. Один и тот же размер по-разному вписывается в открытую раму и в узел с ограниченным доступом к крепежу.
В списке представлено семь позиций стального горячекатаного уголка по ГОСТ 8509-93. Размеры полок — 25×25, 32×32, 40×40, 50×50, 63×63, 75×75 и 100×100 мм. Для указанных уголков встречается толщина 4, 5, 6 или 7 мм; соответствие конкретной толщины конкретному размеру нужно проверять по выбранной позиции. У всех семи позиций указана страна производства — Россия. Этих сведений достаточно, чтобы ограничить поиск, но недостаточно, чтобы самостоятельно назвать массу метра или допустимую нагрузку.
Отделяйте параметры профиля от условий поставки. Размер полок и толщина описывают сечение. Длина одной поставляемой заготовки, количество заготовок и общая длина заказа описывают партию. Масса метра связывает сечение с расчётом веса, но её требуется подтвердить отдельно. Если смешать эти данные в одной строке заявки, легко получить верный профиль при неверном метраже или правильно рассчитанный метраж для неподходящей толщины.
Размеры полок и область проверки
Таблица показывает только подтверждённые размеры полок из рассматриваемого списка. Она не назначает толщину каждому размеру и не заменяет проверку конструкции. Правая колонка подсказывает, какой вопрос задать при сравнении габаритов с чертежом; это не рекомендация по несущей способности. Сначала убедитесь, что обе полки помещаются в предусмотренном узле, затем переходите к толщине, соединениям и расчётам.
| Размер полок, мм | Что сопоставить с задачей |
|---|---|
| 25×25 | Достаточно ли места на полке под предусмотренное соединение. |
| 32×32 | Не мешает ли полка соседним деталям при сборке. |
| 40×40 | Совпадает ли габарит профиля с посадочным местом. |
| 50×50 | Остаётся ли доступ к крепежу после монтажа. |
| 63×63 | Как профиль стыкуется с примыкающими элементами. |
| 75×75 | Помещается ли заготовка в узле по обеим полкам. |
| 100×100 | Учтены ли габарит узла и условия установки. |
Таблица не означает, что перечисленные размеры можно свободно сочетать со всеми указанными толщинами. В заявке фиксируйте фактическую комбинацию из карточки товара, а не собирайте её из двух независимых перечней. Это особенно важно при сопоставлении предложений: одинаковый размер полок ещё не делает позиции одинаковыми. Если в документации проекта написан только размер полок, толщину и требования к работе элемента следует уточнить до согласования заказа.
Как выбрать размер под задачу конструкции
Для начала перенесите требования из чертежа или задания в простой перечень. Нужны место установки, наружный габарит узла, способ соединения, длина каждой детали и условия работы конструкции. Затем сравните доступные размеры полок с фактическим пространством в узле. Равнополочное сечение удобно описывать одним размером пары полок, но при проверке монтажа нужно мысленно разместить обе полки одновременно, а не смотреть только на одну сторону.
Если уголок служит кромкой или обрамлением, проверьте, какую поверхность должна перекрывать полка и не конфликтует ли вторая полка с облицовкой, трубой или креплением. Если из профиля собирают раму, важны стыки элементов, доступ к месту соединения и положение деталей относительно друг друга. Для опорного элемента дополнительно требуется проверить расчётную схему. Ни один размер из каталога сам по себе не подтверждает, что профиль выдержит заданную нагрузку.
Не выбирайте профиль исключительно по принципу «поместился — значит подходит». Полка может пройти по габариту, но не оставить места для выполнения соединения. Обратная ситуация тоже возможна: более широкий уголок кажется удобным для монтажа, однако мешает соседнему оборудованию. Проверку проводят по реальному узлу, включая расположение отверстий или сварных соединений, если они предусмотрены проектом. Когда такого узла ещё нет, сначала определяют конструктивное решение, затем под него ищут позицию каталога.
Подбор по размеру нельзя подменять подбором по цене метра. Стоимость полезна при сравнении уже подходящих вариантов, но сама не отвечает на вопрос о геометрии и работе детали. Если нужен именно такой порядок сравнения, см. материал Можно уголок выбрать по размеру и цене метра. Для текущей задачи исходными остаются чертёж, размер полок, толщина и длина деталей.
Толщина и совместимость деталей
После проверки размера полок уточните толщину именно той позиции, которую собираетесь заказать. В исходном списке встречаются значения 4, 5, 6 и 7 мм, но по одному этому перечню нельзя установить, какое значение относится к выбранному размеру. Запрашивайте полное описание позиции и сверяйте его с заданием. Если проект допускает замену, возможность замены должен подтвердить ответственный за конструкцию; отдел снабжения не определяет её только по внешнему сходству профилей.
Толщина влияет не только на массу метра. При стыковке уголка с пластиной, стойкой или другим профилем она определяет фактическое положение поверхностей в узле. Для деталей, которые будут обрабатывать или соединять, проверьте, что выбранное сечение соответствует принятому способу изготовления. Не переносите толщину из прежней закупки на новую позицию без сверки: одинаковые полки в заявках ещё не гарантируют одинаковое сечение.
Полезно вести подбор в последовательности «назначение детали — размер полок — толщина — длина — метраж — масса». Если обнаружено расхождение на раннем шаге, последующие вычисления не исправят ошибку. Например, точный подсчёт общей длины не поможет, если выбранная полка закрывает доступ к месту соединения. А подтверждённая масса метра бесполезна для расчёта заказа, пока не определено, сколько заготовок потребуется по раскрою.
Длина поставки и раскрой
Длина готовой детали и длина поставляемого уголка — разные величины. Первая определяется конструкцией, вторая зависит от условий поставки выбранной позиции. В переданных данных длина поставки не указана, поэтому не следует заранее обещать конкретный формат или считать, что продавец отгрузит ровно длину готовых деталей. Уточните доступную длину перед окончательным расчётом количества и согласуйте, в каком виде нужен материал: целыми заготовками или с дополнительной обработкой, если она предлагается.
Составьте ведомость деталей: для каждого наименования укажите нужную длину и количество. Затем разложите детали по поставляемым заготовкам на бумаге или в рабочей таблице. Цель — понять, сколько заготовок реально потребуется и какой остаток получится после резки. Если детали разной длины, простая сумма их длин показывает потребность в полезном металле, но не всегда показывает закупаемый метраж. Между этими величинами появляется остаток раскроя.
При раскрое учитывайте принятый на производстве способ резки и требования к торцам. Эти условия нужно получить от изготовителя деталей, а не назначать произвольно при заказе металла. Уточните также, можно ли использовать остатки для других элементов той же конструкции. Если остатки применимы, закупаемый метраж может отличаться от варианта, в котором каждую деталь вырезают из отдельной заготовки. Но экономию подтверждает конкретная схема раскроя, а не предположение.
По итогам раскроя в заявке должны появиться две понятные величины: суммарная длина готовых деталей и суммарная длина материала к поставке. Для расчёта массы закупаемой партии используют вторую. Для оценки расхода металла в готовом изделии может понадобиться первая. Если поставщик предлагает иную длину заготовки, раскрой пересчитывают до подтверждения заказа, иначе количество штук и остаток изменятся.
Расчёт массы метража и партии
Для расчёта получите массу одного погонного метра выбранного уголка. Она должна относиться к точному сочетанию размера полок и толщины. В переданных сведениях такой массы нет, поэтому подставлять значение по памяти или брать его от похожей позиции нельзя. Если масса указана в карточке либо подтверждена при запросе, сохраните источник значения вместе с расчётом. Тогда будет понятно, почему получился именно такой итог и что нужно пересмотреть при замене позиции.
Расчёт выполняют по простой схеме: масса партии равна массе погонного метра, умноженной на общий метраж поставляемого материала. Если заказывается несколько заготовок одинаковой длины, сначала умножьте длину заготовки на количество, затем полученный метраж — на массу метра. Если длины разные, сложите метраж всех строк с одинаковым сечением. Не складывайте массу метра от разных сечений до расчёта: для каждого размера и каждой толщины нужна отдельная строка.
Проверьте единицы измерения. Длина отдельной детали часто приходит из чертежа в миллиметрах, а масса профиля обычно привязана к погонному метру. Перед умножением приведите длину к метрам. Для сверки удобно вести промежуточные итоги: количество заготовок, длина одной заготовки, общий метраж, подтверждённая масса метра и итоговая масса строки. Так ошибку в длине или количестве легче найти, чем в одной итоговой цифре без расшифровки.
Отдельно определите, какую массу запрашивает заказчик: массу приобретаемых заготовок, массу деталей после раскроя или массу узла в сборе. Это разные задачи. Закупочную массу рассчитывают по поставляемому метражу. Масса готовых деталей не включает неиспользованный остаток, а масса сборки может зависеть и от других компонентов. Не обозначайте результат общим словом «вес», пока не указано, к какой части работы он относится.
Как оформить заявку без пересчёта
Для каждой позиции укажите размер полок, подтверждённую толщину, требуемую длину поставки или условия её согласования, количество и суммарный метраж. Если уже составлен раскрой, приложите его отдельно. Массу метра и итоговую массу можно добавить после подтверждения исходных данных. Такая заявка даёт поставщику возможность проверить наличие нужной комбинации и не заставляет угадывать толщину по размеру или количество по длине готовой детали.
- Опишите назначение детали и приложите чертёж узла, если по нему нужно сверить габариты.
- Запишите размер полок и толщину одной строкой для каждой отличающейся позиции.
- Укажите длины готовых деталей и отдельно — рассчитанный метраж к закупке.
- Уточните длину поставляемой заготовки до согласования раскроя.
- Запросите массу погонного метра для окончательного расчёта партии.
Если в ответе изменился хотя бы один параметр сечения или длины поставки, вернитесь к соответствующему шагу расчёта. Замена толщины требует новой массы метра и проверки применимости профиля. Замена длины заготовки требует нового раскроя. Такое разделение позволяет быстро понять, какая часть заявки остаётся действительной, а какую нужно согласовать повторно.
Выбрать исходную позицию можно в разделе Уголок. Если заказ относится к более широкой комплектации, оформляйте потребность по другим изделиям отдельными строками: например, Аксиальные муфты относятся к своему разделу каталога и не участвуют в расчёте массы уголка. Разделение номенклатуры помогает не смешивать параметры разных товаров в одной заявке.
Проверка результата перед закупкой
Перед отправкой заявки сопоставьте итог с исходной задачей. Размер обеих полок должен соответствовать узлу; толщина — подтверждённой позиции и требованиям конструкции; количество — раскрою; общий метраж — количеству и длинам поставляемых заготовок. После этого проверьте, что применённая масса погонного метра относится именно к выбранному сечению. Если данных для любого из этих шагов нет, лучше запросить их, чем оставлять в расчёте неотмеченное предположение.
При сравнении нескольких вариантов не переносите готовую массу партии из одной строки в другую. Даже если метраж совпадает, итог может измениться при другой толщине или размере полок. Для каждого варианта сохраняйте собственные исходные данные и результат. Если сравнение касается только удобства монтажа, сперва исключите варианты, которые не помещаются в узел. Сравнивать закупочный метраж и массу имеет смысл среди позиций, применимость которых уже проверена.
Не смешивайте проверку стального профиля с диагностикой оборудования, которое установят рядом с ним. Для отдельной задачи по арматуре на сайте есть материал Как проверить клапана: пошаговая диагностика. При комплектации общего проекта такие проверки могут входить в один рабочий процесс, но их результаты не определяют размер, толщину или массу уголка.
Частые вопросы
Что означает уголок ГОСТ 8509-93?
В рассматриваемом списке так обозначен стальной горячекатаный равнополочный уголок. Чтобы выбрать товар для конкретного узла, дополните обозначение размером полок и подтверждённой толщиной; для расчёта закупки понадобятся также длина поставки и количество.
Какие размеры есть у уголка ГОСТ 8509?
В представленном списке указаны размеры полок 25×25, 32×32, 40×40, 50×50, 63×63, 75×75 и 100×100 мм. Это перечень размеров полок, а не подтверждение доступности любой толщины для каждого из них. Конкретную комбинацию проверяйте по позиции.
Как узнать вес уголка ГОСТ 8509-93?
Сначала запросите массу погонного метра для точного размера и толщины. Затем умножьте её на общий метраж поставляемых заготовок. Без подтверждённой массы метра можно подготовить формулу и посчитать метраж, но нельзя надёжно указать числовую массу партии.
Как выбрать длину уголка ГОСТ 8509-93 для заказа?
Начните с длин готовых деталей и составьте раскрой, затем уточните доступную длину поставки. По ней определите число целых заготовок и остаток после резки. Не приравнивайте автоматически суммарную длину деталей к закупаемому метражу.
Можно ли подобрать уголок ГОСТ 8509 только по размеру полок?
Нет. Размер полок показывает габарит сечения, но не заменяет проверку толщины, размещения в узле и требований конструкции. Для расчёта массы к этим сведениям добавляют закупаемый метраж и массу погонного метра выбранной позиции.
Если размер и толщина уже определены, передайте поставщику раскрой и запросите недостающие данные для расчёта партии. Если узел ещё уточняется, сначала согласуйте применимость сечения, а уже затем фиксируйте количество. Такой порядок уменьшает риск пересчитывать массу после изменения позиции или длины поставки.
