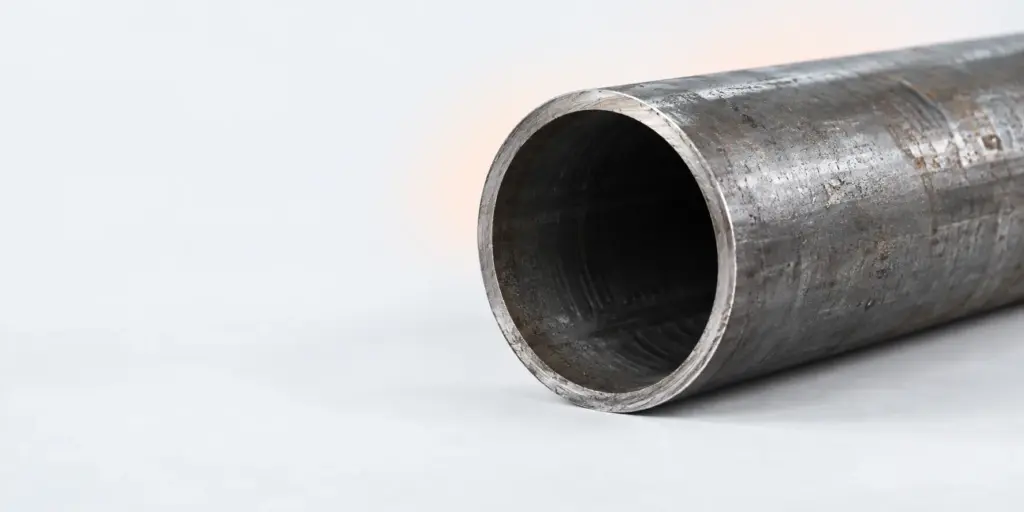

Вес 1 метра трубы: расчёт и подбор типоразмера

Вес 1 метра трубы определяют по площади сечения металла и плотности материала: для круглой трубы нужны наружный диаметр и толщина стенки либо наружный и внутренний диаметры. Результат помогает оценить массу партии и сравнить типоразмеры, но для заказа его следует сверить с характеристиками конкретной позиции.

Запросить расчёт для заявки

Какие данные нужны для расчёта

Перед вычислением запишите наружный диаметр трубы, толщину стенки и материал. Наружный диаметр определяет общий размер поперечного сечения. Толщина стенки показывает, какая часть этого сечения занята металлом, а плотность связывает объём металла с его массой. Если известны наружный и внутренний диаметры, толщину можно получить как половину их разности. Такой переход допустим только тогда, когда оба диаметра относятся к одному и тому же изделию и указаны в сопоставимых единицах.

Не заменяйте наружный диаметр условным обозначением, если в документах не установлено, что они совпадают. Для расчёта нужна именно геометрия металлического сечения. Также не следует брать толщину стенки от похожей позиции: одинаковый наружный диаметр не означает одинаковую массу. В заявке диаметр без стенки оставляет открытым вопрос о количестве металла в погонном метре.

Плотность выбирают для материала рассматриваемой трубы. Если её значение не приведено в исходных данных, точную массу указывать рано: сначала уточните материал и принятое для расчёта значение плотности. Для предварительного сравнения важно применять один согласованный источник данных. При изменении материала одинаковая геометрия не гарантирует одинаковую массу, поэтому сравнение только по диаметру и толщине может дать неверный вывод.

Исходные размеры лучше сразу записывать рядом с обозначением трубы. Это позволяет проверить расчёт при изменении спецификации: видно, какая именно стенка использована и к какой позиции относится результат. Такой порядок особенно полезен, когда в подборе одновременно участвуют трубы разного способа изготовления или из разных сталей.

Формула массы погонного метра

Для круглой трубы площадь металла в поперечном сечении равна разности площадей наружного круга и внутреннего отверстия. Если наружный диаметр обозначить D, внутренний — d, плотность материала — ρ, то массу погонного метра выражает формула: m = π × ρ × (D² − d²) / 4. Здесь m — масса отрезка длиной один метр при согласованных единицах измерения. Формула описывает геометрический расчёт и не заменяет сведения о фактической массе поставляемого изделия.

Когда задана толщина стенки t, внутренний диаметр получают из соотношения d = D − 2t. После подстановки формула принимает вид m = π × ρ × t × (D − t). Оба варианта дают один результат, если размеры и плотность относятся к одной трубе. Выберите запись, соответствующую имеющимся данным: не нужно дополнительно искать внутренний диаметр, если достоверно указана стенка.

Главная проверка перед подстановкой — единицы. Диаметр и толщину переводят в одну единицу длины; плотность берут в единицах, согласованных с выбранными размерами и требуемой единицей массы. Нельзя подставлять размеры из карточки товара в одних единицах, а плотность — в системе других единиц без перевода. Такая ошибка влияет на результат сильнее, чем округление промежуточных вычислений.

Для массы партии сначала находят массу погонного метра нужного типоразмера, затем умножают её на суммарную длину труб этого типоразмера. Если в заявке несколько диаметров или толщин, расчёт ведут отдельно по каждой позиции и лишь потом складывают результаты. При проверке удобно сохранять исходные данные, формулу и итог в одной строке спецификации: так расхождение можно проследить до конкретной позиции.

Порядок расчёта без подстановки случайных значений

• Уточните наружный диаметр и стенку выбранной трубы либо оба диаметра её сечения.
• Проверьте материал и значение плотности, принятое для расчёта.
• Приведите размеры и плотность к согласованным единицам.
• Рассчитайте площадь металла, затем массу погонного метра.
• Умножьте результат на длину и отдельно проверьте позиции с другими размерами.

Если в исходном перечне указаны только наружный диаметр и материал, вычисление на этом этапе останавливают. Стенку нельзя восстановить из одного наружного диаметра: у труб одного диаметра могут быть разные варианты исполнения. Предварительную оценку массы в такой ситуации следует явно помечать как оценку по принятой стенке, а не выдавать за характеристику всей товарной позиции.

Как читать результат расчёта

Полученное значение показывает массу идеализированного отрезка заданной длины при выбранных размерах и плотности. Оно удобно для сопоставления вариантов, подготовки закупочной заявки и проверки арифметики в спецификации. При этом расчётное значение не сообщает само по себе, какая фактическая стенка окажется у каждой трубы в партии. Для задачи, где важна именно масса поставки, нужно отдельно согласовать, какие данные принимаются при отгрузке.

Различайте массу погонного метра, массу отдельной трубы и общую массу партии. Первая относится к единице длины. Вторая зависит от длины конкретного изделия. Третья учитывает все позиции и их количество. Подмена одного показателя другим часто возникает, когда в таблице есть масса, но не указано, к какой длине она отнесена. Внутренняя проверка спецификации должна начинаться с этого уточнения.

Округление имеет смысл выполнять после основного вычисления, особенно если результат затем умножают на суммарную длину. Если округлить каждую промежуточную величину и только потом сложить позиции, итог может отличаться от расчёта по исходным данным. Для сравнения предложений зафиксируйте единый порядок округления и одинаковые исходные предпосылки. Иначе разные цифры не обязательно означают разные трубы.

Расчёт также помогает обнаружить неполное описание товара. Если невозможно воспроизвести заявленную массу из переданных размеров и материала, запросите недостающие параметры, прежде чем использовать число в закупочном документе. Особенно важно понять, указан ли расчёт для трубы без дополнительных элементов и относится ли он к погонному метру. Уточнение исходных данных надёжнее попытки подобрать стенку под уже полученный итог.

Типоразмеры и позиции каталога

В каталоге Трубы представлены позиции разных способов изготовления и материалов. Перечень ниже показывает, какие сведения уже известны для отдельных труб, а что требуется дополнить перед вычислением массы. Наружный диаметр помогает найти позицию, но во всех приведённых случаях для точного расчёта по формуле ещё нужна толщина стенки, а также согласованное значение плотности материала.

Таблица не является таблицей теоретической массы: для её заполнения массой не хватает исходных параметров. Не стоит переносить массу из другой позиции только потому, что совпадает диаметр или способ изготовления. Стандарт, материал и стенка должны относиться к выбранной трубе одновременно. Если закупка предполагает замену позиции, расчёт повторяют для предлагаемого варианта, а не оставляют прежнее значение массы.

Разницу между горячедеформированными и холоднодеформированными позициями при подборе разбирает материал о выборе бесшовных труб. Его удобно использовать отдельно от расчёта массы: формула отвечает на вопрос о количестве металла, а выбор способа изготовления связан с требованиями к самой трубе.

Уточнить параметры трубы

Как выбрать типоразмер для заявки

Начинайте не с поиска наименьшей массы, а с требований к трубе в проекте или спецификации. Уточните наружный диаметр, необходимую толщину стенки, материал и способ изготовления. Если требования уже зафиксированы, расчёт массы служит проверкой и помогает оценить объём закупки. Если допускается несколько вариантов, сравнивайте только позиции, которые подходят по обязательным техническим условиям задачи.

Следующий шаг — разделить неизменяемые и уточняемые параметры. Например, если наружный диаметр задан присоединительными размерами, изменение диаметра ради меньшей массы не решает задачу подбора. Тогда рассматривают допустимые варианты стенки и материала, но их пригодность определяют по требованиям к изделию, а не по одному вычисленному показателю. Снижение расчётной массы само по себе не подтверждает, что труба выполнит нужную функцию.

Когда вариантов несколько, оформите сравнение одинаково: для каждой строки укажите тип трубы, наружный диаметр, стенку, материал, принятую плотность и рассчитанную массу погонного метра. Отдельно отметьте, какие параметры подтверждены карточкой товара, а какие ещё нужно запросить. Это предотвращает сравнение полной позиции с предварительным предположением о другой позиции.

Проверяйте обозначение стандарта вместе с остальными характеристиками. Наличие ссылки на стандарт в описании не даёт основания самостоятельно назначать отсутствующую стенку или массу. Для труб из таблицы выше стандарт и диаметр известны, но этих сведений недостаточно для итогового численного расчёта. Если требуется подтвердить конкретный типоразмер, отправьте поставщику запрос с полным набором необходимых параметров.

При подготовке комплектной заявки полезно учитывать и соседние изделия, не смешивая их массу с массой трубы. Например, Запорная арматура выбирается как отдельная товарная группа и учитывается в спецификации отдельно. Для элементов трубопровода с собственной геометрией нужен свой расчёт; подход к оформлению такой позиции приведён в материале о расчёте параметров тройников.

Проверка спецификации перед заказом

В спецификации у каждой трубы должна быть однозначная строка. Запишите тип изделия, наружный диаметр, стенку, материал и применимое обозначение стандарта, если оно требуется для выбранной позиции. Затем добавьте длину или количество и отдельно укажите, является ли масса расчётной. Такая структура позволяет проверить заявку без догадок о том, к какому размеру относится стенка из соседней строки.

Если поставщик сообщает массу, сопоставьте её с вашим расчётом по тем же исходным данным. При расхождении сначала проверьте единицы, длину, плотность и правильность обозначения стенки. Не исправляйте массу в заявке механически: выясните причину отличия. Для одной стороны расчёт мог относиться к погонному метру, для другой — к изделию выбранной длины или ко всей заявленной партии.

Когда часть характеристик отсутствует, направьте запрос на уточнение вместо заполнения пропусков приблизительными числами. Укажите известные параметры и прямо перечислите недостающие: стенку, материал, длину или принцип определения массы. Ответ поставщика можно затем перенести в расчётную ведомость. Это проще, чем пересчитывать всю заявку после согласования позиции, описание которой изначально было неполным.

Сохраняйте различие между задачами подбора и учёта. Подбор отвечает на вопрос, какая труба соответствует техническому требованию. Учёт массы отвечает на вопрос, сколько весит выбранный объём продукции при заданных исходных данных. Формула помогает со вторым вопросом, но не устанавливает требования к изделию и не подтверждает взаимозаменяемость разных труб.

Частые вопросы

Как рассчитать вес погонного метра круглой трубы?

Рассчитайте площадь металлического кольца по наружному диаметру и толщине стенки, затем умножьте её на плотность материала. Если известны оба диаметра, используйте разность площадей наружного и внутреннего кругов. Перед вычислением согласуйте единицы размеров и плотности.

Какие размеры нужны для расчёта массы трубы?

Достаточно наружного диаметра и толщины стенки либо наружного и внутреннего диаметров. Помимо размеров требуется плотность материала. Если стенка неизвестна, один наружный диаметр не позволяет определить массу погонного метра.

Как найти вес трубы по наружному и внутреннему диаметру?

Найдите площадь наружного круга и вычтите площадь отверстия. Полученная разность представляет площадь сечения металла; после умножения на плотность получается масса погонного метра при согласованных единицах измерения.

Почему расчётный вес отличается от фактического?

Формула опирается на заданные размеры и принятое значение плотности, тогда как фактические параметры изделия могут отличаться от использованных в расчёте. При расхождении проверьте исходные данные и уточните, как определена масса в документах поставки.

Как подобрать толщину стенки трубы по расчёту веса?

Масса показывает следствие выбора стенки, а не устанавливает требуемую стенку. Сначала определите допустимый типоразмер по техническим требованиям, затем рассчитайте его массу и сравните с другими допустимыми вариантами.

Если для выбранной позиции не хватает исходных данных, направьте запрос с указанием диаметра, материала и известных требований. После уточнения стенки и остальных параметров расчёт можно выполнить для конкретной трубы и использовать при оформлении заказа.
