Фланцы ГОСТ: типы, размеры и обозначения

Фланцы ГОСТ в каталоге представлены плоскими изделиями типа 01 и воротниковыми типа 11 по ГОСТ 33259-2015; также есть плоские фланцы по ГОСТ 12820-80 и воротниковые по ГОСТ 12821-80. Для закупки сначала определяют тип и стандарт, затем сверяют Ду, давление, материал и присоединительные размеры с документацией на соединение.

Запросить подбор фланцев

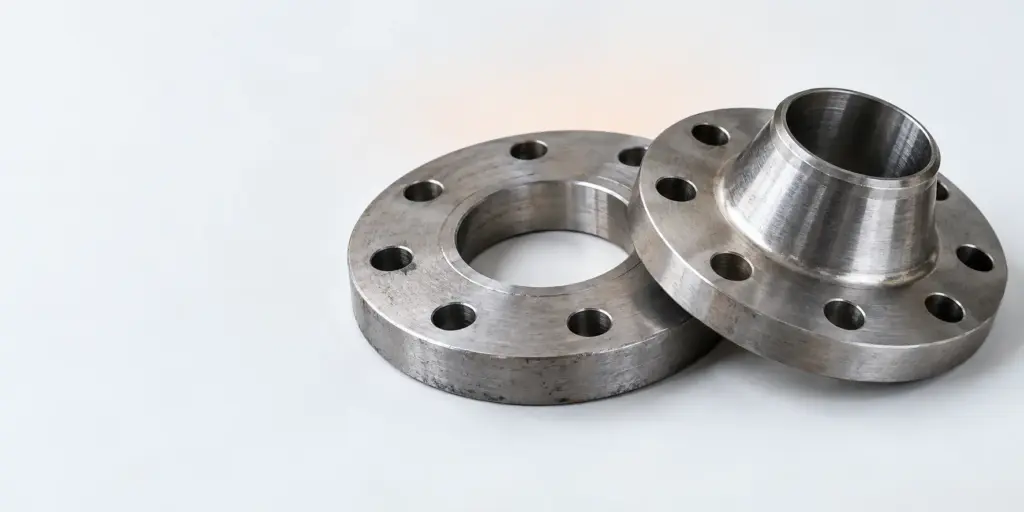

Тип фланцев ГОСТ 33259-2015: плоский 01 и воротниковый 11

Тип — первая характеристика, которую стоит проверить при чтении заявки. В каталоге по ГОСТ 33259-2015 типу 01 соответствуют плоские фланцы, типу 11 — воротниковые. Это различие нельзя заменить указанием только Ду или давления: два изделия с одинаковыми значениями этих параметров не становятся взаимозаменяемыми, если проект предусматривает разные конструкции. Поэтому в заявке полезно писать тип вместе со стандартом, а не ограничиваться общим словом «фланец».

Плоский приварной фланец выбирают, когда именно такое конструктивное решение задано чертежом или спецификацией. Воротниковый выбирают по тому же принципу: не по внешнему сходству с имеющейся деталью, а по требованиям к конкретному узлу. По одному названию нельзя установить все размеры, характеристики соединения и условия его применения. Если исходная деталь находится на действующем участке, перед заказом следует снять обозначение с документации и сопоставить его с фактическим исполнением узла.

Отдельно учитывайте стандарт, указанный в исходных документах. В каталоге представлены плоские фланцы по ГОСТ 12820-80 и воротниковые по ГОСТ 12821-80, а также изделия типов 01 и 11 по ГОСТ 33259-2015. Наличие изделий сходной конструкции по разным стандартам не означает, что любое из них можно поставить вместо другого без проверки. Для замены требуется сравнить документацию, присоединительные параметры и требования к сопрягаемой детали. В закупке это особенно важно, когда к новой позиции нужно присоединить уже установленное оборудование.

Просматривать доступные позиции удобно в разделе Фланцы. При передаче запроса укажите, какой стандарт приведён в спецификации и нужен ли подбор нового соединения либо замена существующей детали. Эти задачи различаются: в первом случае исходной точкой служит проект, во втором необходимо учитывать параметры фактически установленной ответной части.

Фланцы ГОСТ: размеры и условный проход

Ду помогает начать подбор, но не описывает фланец полностью. В обозначениях товаров каталога указаны Ду от 15 до 600. Это диапазон представленных обозначений, а не таблица всех возможных размеров для каждого типа, стандарта и материала. Из него нельзя делать вывод, что любая комбинация характеристик имеется для каждого значения Ду. Наличие нужного сочетания следует проверять по конкретной позиции или уточнять при запросе.

Когда в заявке написано «фланцы ГОСТ размеры», обычно требуется не одно число. Для сборки важна согласованность присоединительных размеров двух сторон. Если одна сторона уже смонтирована, её параметры следует взять из документации или измерений, выполненных для подбора ответной детали. Нужны сведения, позволяющие сопоставить расположение крепёжных отверстий, контактные поверхности и габариты узла. Приводить такие параметры на основании только типа 01 или 11 нельзя: точные значения нужно брать из документации на выбранное изделие.

Не подменяйте проверку размеров совпадением Ду. Этот параметр позволяет отсеять явно неподходящие позиции, но сам по себе не подтверждает совместимость присоединения. То же относится к фотографии товара: по общему виду можно распознать плоскую или воротниковую конструкцию, однако нельзя надёжно установить весь размерный ряд. Если закупка ведётся по образцу, зафиксируйте измерения и сопоставьте их с обозначением, чертежом или паспортными данными, которые доступны для конкретного узла.

При изменении диаметра трубопровода задача подбора фланца не заменяет задачу подбора переходного элемента. Разделить эти вопросы помогает материал Переходы из стали ВЧШГ для изменения диаметра. Если соединение расположено рядом с переходом, фиксируйте отдельно параметры каждого участка: диаметр трубы, параметры перехода и обозначение фланцевой пары.

Обозначение: стандарт, тип, Ду, давление и сталь

Обозначение товара следует читать по отдельным признакам, не пытаясь вывести из одной записи характеристики всего узла. Сначала определите стандарт. Затем проверьте, указан ли тип конструкции, после чего сравните Ду и давление с исходной спецификацией. Последним самостоятельным пунктом проверьте марку стали. Такая последовательность снижает риск заказать изделие подходящего внешнего вида, но с другим обозначением, чем требуется для монтажа.

В обозначениях товаров указаны Ду от 15 до 600 и давление от 6 до 160. Здесь важно различать диапазон значений в каталоге и требование вашего проекта. Само наличие значения в этом диапазоне ничего не говорит о пригодности конкретной позиции для условий эксплуатации. Кроме того, при переписывании заявки нельзя опускать единицы измерения и контекст обозначения, если они приведены в исходной документации. Сверяйте запись целиком, а не только числовую часть.

Перечень марок в таблице показывает только стали, указанные среди товаров: 09Г2С, Ст.20, 12Х18Н10Т и 10Х17Н13М2Т. Он не задаёт правила выбора материала для среды и не означает, что каждая марка доступна при любом Ду, давлении и типе. Если проект требует определённую сталь, запрашивайте позицию с этой маркой. Самостоятельно заменять материал на похожий по названию или предполагаемым свойствам при закупке не следует.

Для трубной части узла полезно отдельно сверить исходные данные. Статья Труба по ГОСТ: виды, размеры и марки стали для закупки посвящена закупочным параметрам трубы. Используйте данные по трубе совместно с документацией на фланцевое соединение, но не переносите обозначение трубы на фланец автоматически: это разные позиции спецификации.

Как выбрать фланец для закупки

Начните с назначения заявки. При комплектации нового узла базовым документом служит проектная спецификация. При замене действующего изделия дополнительно нужны сведения об ответной части и фактической конфигурации соединения. Если требуется только оценить наличие, всё равно укажите известные параметры: тип, стандарт, Ду, давление и сталь. Недостающие данные лучше явно пометить как требующие уточнения, чем заполнять их предположениями.

Далее отделите обязательные требования от сведений, которые ещё предстоит проверить. Например, запись «тип 11, ГОСТ 33259-2015» определяет конструкцию и стандарт, но не сообщает сама по себе нужный Ду, давление или марку стали. Обратная ситуация также возможна: известны Ду и давление, но не указан тип. В таком случае выбирать плоский или воротниковый фланец на основании только этих двух значений нельзя. Запросите чертёж узла либо уточните обозначение в спецификации.

Проверяйте совместимость как комплектную задачу. У двух соединяемых деталей должны совпадать необходимые присоединительные параметры; решение о применении прокладки, крепежа и других компонентов также относится к конкретному соединению. Если в комплекте предусматриваются сопутствующие изделия, перечисляйте их отдельными строками заявки. Например, позиции из раздела Кольцо следует подбирать по их собственным требованиям, а не автоматически добавлять к каждому фланцу.

Перед отправкой заявки выполните короткую контрольную проверку: нет ли расхождения между чертежом и текстом спецификации; одинаково ли записан стандарт во всех документах; относится ли указанная марка стали именно к фланцу; известны ли параметры ответной стороны. Если обнаружено расхождение, сохраните обе записи в запросе и опишите, что требуется уточнить. Это позволяет обсуждать конкретное противоречие, а не получать предложение по неполному названию товара.

Передать спецификацию на подбор

Соединение фланцев ГОСТ: что проверить до монтажа

Подбор изделия и проверка собранного соединения — разные этапы. Для заказа требуется идентифицировать каждую позицию; для монтажа необходимо убедиться, что части узла рассчитаны на совместную установку по документации. Даже если два фланца обозначены одинаковым Ду, остаются вопросы к стандарту, типу, присоединительным размерам и контактным поверхностям. Эти данные нельзя восстановить из краткого поискового запроса или только из фотографии детали.

Для замены на объекте особенно важно не считать старую деталь безусловным образцом. Фактически установленный фланец мог отличаться от первоначальной спецификации; кроме того, маркировка может быть неполной или плохо читаемой. Сопоставьте доступные документы, обозначение самой детали и параметры ответной стороны. Если сведения расходятся, зафиксируйте расхождение до оформления заказа. Такой порядок помогает избежать ситуации, когда новое изделие соответствует заявке, но не подходит к установленному узлу.

Отдельно проверьте условия, которые относятся не к одному фланцу, а к соединению в сборе. К ним относятся требования к сопрягаемым деталям и комплектующим, предусмотренным проектом. Выбор по одному числу давления без проверки остальных параметров не подтверждает пригодность соединения. Если характеристики участка неизвестны, их следует запросить у ответственного за документацию, а не определять по внешнему виду фланца.

Примеры проверки заявки без подмены исходных данных

Первый пример: в запросе написано «плоский приварной фланец», но не приведены стандарт и Ду. Из такой формулировки можно понять требуемую общую конструкцию, однако нельзя однозначно определить каталожную позицию. Поскольку представлены как плоские изделия типа 01 по ГОСТ 33259-2015, так и плоские изделия по ГОСТ 12820-80, сначала уточняют стандарт. Затем запрашивают Ду, давление и марку стали по спецификации. Подставлять наиболее часто встречающиеся значения вместо отсутствующих данных не нужно.

Второй пример: в документации указан тип 11 по ГОСТ 33259-2015, но в заявке оставили только слово «воротниковый». Здесь потеряна часть идентификации, хотя именно она помогает сопоставить запрос с документацией. При оформлении позиции восстановите полную запись из исходного документа, проверьте Ду и давление и добавьте требуемую сталь. Если обозначение в разных документах не совпадает, не выбирайте одно из них наугад: передайте расхождение на уточнение.

Третий пример: известны Ду ответного фланца и обозначение давления, а остальные сведения предлагается подобрать «по месту». По этим двум признакам нельзя подтвердить совпадение присоединительных размеров и исполнения соединения. Для расчёта состава заказа нужны сведения о второй стороне, типе фланца, стандарте и комплектующих по проекту. Пока их нет, корректнее подготовить перечень вопросов, чем выдавать конкретную позицию за проверенный аналог.

Четвёртый пример касается материала. Заказчик указывает одну из марок, встречающихся в каталоге, например 09Г2С, но не сообщает стандарт и тип. Марка стали не определяет форму изделия и его присоединение. В запросе следует оставить известную марку как обязательное условие и отдельно уточнить конструкцию, Ду и давление. Аналогичный подход нужен для Ст.20, 12Х18Н10Т и 10Х17Н13М2Т: присутствие марки среди товаров не подтверждает доступность любого сочетания остальных параметров.

Такая проверка не является расчётом прочности или подтверждением условий эксплуатации. Её результат — корректный перечень исходных данных для поиска и заказа. Технические решения по узлу принимают по проектной документации; задача закупки состоит в том, чтобы не потерять требования проекта при переносе их в заявку и при сопоставлении с обозначением товара.

Частые вопросы

Чем различаются фланцы ГОСТ 33259-2015 типов 01 и 11?

В каталоге тип 01 представлен плоскими фланцами, а тип 11 — воротниковыми. При подборе одного номера типа недостаточно: нужно также сверить Ду, давление и остальные требования к соединению.

Какие бывают фланцы приварные ГОСТ?

В каталоге представлены плоские фланцы типа 01 и воротниковые типа 11 по ГОСТ 33259-2015. Также есть плоские изделия по ГОСТ 12820-80 и воротниковые по ГОСТ 12821-80.

Как проверять фланцы ГОСТ по размерам?

Начните с Ду в обозначении, затем сверьте размеры присоединения с документацией на ответную часть. Совпадение одного Ду не заменяет проверку полного набора размеров.

Как подобрать фланцы Ду ГОСТ для соединения?

Сверьте Ду обеих соединяемых деталей, указанный стандарт, тип фланца и давление. Если исходных данных не хватает, запросите чертёж или уточнение требований.

Что проверить перед сборкой соединения фланцев ГОСТ?

Проверьте совместимость присоединительных размеров, исполнение контактных поверхностей и требования к комплектующим. Обозначение каждого фланца рассматривайте вместе с документацией на весь узел.

Что приложить к запросу

Для предметного ответа передайте спецификацию или чертёж, а при замене — имеющиеся сведения об установленной и ответной деталях. Укажите требуемые стандарт, тип, Ду, давление и марку стали; отдельно отметьте параметры, которые необходимо уточнить. Так поставщик сможет сопоставить запрос с конкретными позициями, не выдавая предположение о размере или материале за подтверждённое требование.
