Регулятор температуры для котла: выбор клапана

Регулятор температуры для котла — арматура, которую подбирают под параметры трубопровода и задачу управления потоком теплоносителя. При выборе сначала сверяют присоединительный диаметр, затем пропускную способность и условия установки; совпадения только по Ду недостаточно.

Запросить подбор

Регуляторы температуры котлов: с чего начать подбор

Отправная точка — схема конкретного участка котельной, а не название позиции в каталоге. Нужно определить, где предполагается поставить клапан, какой поток он должен регулировать и какие параметры заданы для этого места проектом. Без этих данных можно выбрать подходящий по названию товар, но нельзя подтвердить, что он решит задачу на действующем трубопроводе.

Уточните назначение линии. Для подающего, обратного и вспомогательного участка условия работы могут различаться, поэтому указания «нужен регулятор для котла» недостаточно. Если оборудование заменяют, полезно сохранить сведения о прежней схеме: место врезки, присоединение, направление потока и расположение чувствительного элемента. Если участок проектируют заново, ориентиром служат расчётные параметры системы. Не следует переносить выбор с другого объекта только потому, что диаметр труб совпадает.

Далее отделите параметры трубопровода от параметров изделия. Диаметр показывает размер присоединения, пропускная способность характеризует способность арматуры пропускать поток, а обозначение давления относится к допустимым условиям применения. Эти сведения проверяют совместно. Для запроса поставщику лучше передать исходные данные одним комплектом: так проще обнаружить противоречие между требуемым расходом, выбранным диаметром и присоединением.

Перед заказом также установите, кто подтверждает расчёт. Поставщик может помочь сопоставить характеристики каталога с заявкой, но неизвестные рабочие параметры не заменит предположениями. Если расход или условия работы ещё не определены, их следует уточнить у проектировщика либо у ответственного за эксплуатацию. Такой порядок снижает риск приобрести изделие, которое подходит к фланцам, но не соответствует режиму регулирования.

Как выбрать регулирующий клапан по диаметру и Kvy

Начните с Ду трубопровода в месте монтажа. Для представленных РТПД доступны Ду-25, Ду-32, Ду-40 и Ду-50. Если требуется другое присоединение, не стоит подменять проверку подбором ближайшего размера. Сначала выясняют, допускает ли схема изменение участка и какие решения предусмотрены проектом. При замене действующей арматуры дополнительно сверяют размеры и исполнение присоединительных частей по документации на конкретное изделие.

После диаметра проверьте пропускную способность. Для РТПД указано Kvy от 10 до 40 м³/ч. Этот диапазон описывает представленные изделия, но сам по себе не говорит, какое исполнение подходит конкретному котлу. Требуемое значение определяют по расчётному режиму участка и сопоставляют с характеристикой выбранной позиции. Нельзя считать, что клапан большего Ду автоматически даст нужное регулирование: размер присоединения и задача управления потоком должны быть согласованы.

Для предметного запроса подготовьте требуемый расход, рабочие условия и обозначение участка на схеме. Если известны только диаметр трубы и модель котла, данных для окончательного выбора может не хватить. Уточнение параметров до заказа важнее, чем попытка подобрать арматуру по внешнему сходству. Проверять нужно не общий диапазон серии, а характеристики конкретного изделия, которое планируется установить.

Отдельно сверяют присоединение. РТПД в рассматриваемом разделе — фланцевые изделия. Это означает, что до покупки необходимо проверить ответные части трубопровода и возможность разместить арматуру без переделки участка, не предусмотренной проектом. Не следует принимать слово «фланцевый» за подтверждение полной совместимости: окончательное решение принимают после сверки документации, размеров и условий монтажа.

В Регулятор представлены исполнения для сопоставления с заявкой. Если вместе с регулирующим узлом подбирают другие изделия для трубопровода, их удобно рассматривать отдельно в разделе Арматура. Назначение каждой позиции при этом сохраняют: регулирующий клапан не выбирают как прямую замену запорному устройству без проверки схемы.

Характеристики представленных РТПД

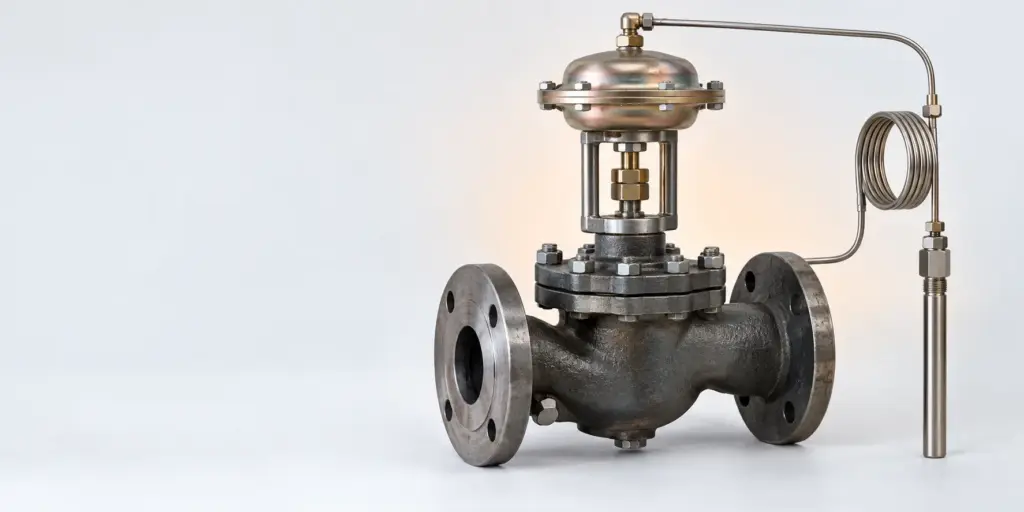

В разделе представлены четыре регулятора температуры РТПД Энерготехномаш. Это изделия прямого действия: чугунные, фланцевые, с термосистемой ТС-3. Ниже сведены только заявленные данные. Диапазон Kvy относится к представленным РТПД в целом; таблица не распределяет отдельные значения пропускной способности между диаметрами.

Таблица помогает быстро отсеять заведомое несоответствие по диаметру и типу присоединения. Для выбора внутри ряда этого мало: нужно установить параметры конкретной позиции и сопоставить их с расчётом участка. Особенно важно не приписывать одному Ду произвольное значение Kvy из общего диапазона. Если в заявке требуется точная пропускная способность, запросите подтверждение для выбранного исполнения.

Ру-16 также не заменяет проверку условий применения. Сведения о рабочей среде, её температуре, режиме давления и размещении термосистемы следует сверять по документации на изделие и по проекту. Когда эти данные отсутствуют в исходной заявке, корректнее оставить подбор открытым, чем предположить пригодность регулятора для любого котельного контура.

Уточнить исполнение

Клапан, регулирующий температуру: что проверить в схеме

Регулирующий клапан рассматривают как часть узла, а не как отдельную деталь между двумя фланцами. На схеме должны быть понятны место установки, направление движения среды, точка контроля температуры и доступ к оборудованию. Если эти вопросы остаются без ответа, даже совпадение основных каталожных характеристик не подтверждает работоспособность решения после монтажа.

Для изделия прямого действия существенна правильная организация работы термосистемы. Перед заказом проверьте, можно ли разместить её там, где предусмотрено контролировать температуру, и не мешают ли этому компоновка труб, оборудование или строительные конструкции. Конкретный способ установки и допустимое положение элементов уточняют по документации производителя. Произвольно менять точку контроля ради удобства прокладки нельзя: тогда регулятор будет ориентироваться не на тот участок, который требуется по схеме.

Оцените доступ для осмотра и обслуживания. После установки должны оставаться возможности проверить соединения и состояние узла без необоснованного демонтажа соседних элементов. Если место стеснено, вопрос решают до покупки: сопоставляют фактическую компоновку с габаритами выбранного исполнения и требованиями к монтажу. Проверка по фотографии товара здесь недостаточна.

Важно различать регулирование и перекрытие потока. Если проект предусматривает отдельную запорную арматуру, её наличие не отменяют только потому, что установлен регулирующий клапан. И наоборот, запорное изделие не выполняет автоматически функцию поддержания заданного температурного режима. Состав узла и назначение каждого элемента определяют по схеме, а не по общему названию раздела каталога.

Также проверьте, предусмотрена ли подготовка среды перед регулирующим узлом в проекте. При наличии сетчатого фильтра полезно заранее уточнить направление установки и доступ к его обслуживанию; порядок рассмотрен в статье Установка фильтра: как установить сетчатый. Это соседняя операция при работе с трубопроводом, но она не заменяет инструкцию по монтажу регулятора.

Данные для заявки и проверка перед установкой

Заявку удобнее составлять от условий работы к исполнению товара. Укажите, для какого участка котельной требуется регулятор, приложите схему или описание врезки, назовите Ду и необходимые параметры среды. Отдельно передайте расчётный расход либо требуемую пропускную способность. Если часть сведений неизвестна, отметьте это прямо: такой пробел нужно закрыть до окончательного согласования позиции.

Далее запишите требования к присоединению и ограничения по месту. Для представленных РТПД важно заранее подтвердить возможность фланцевой установки. Если заменяется существующее изделие, не ограничивайтесь фразой «аналог старого»: приложите сведения с его документации и укажите, что именно должно остаться неизменным. Название прежнего оборудования без рабочих параметров не доказывает соответствие нового.

После выбора позиции ещё раз сверьте заказ и объект. Проверьте обозначение изделия, присоединительный диаметр, указанную для него пропускную способность и сведения о термосистеме. Затем сравните эти данные с проектом и сопроводительной документацией. При расхождении приостановите установку до выяснения причины: монтаж неподтверждённого исполнения усложнит исправление ошибки.

Перед началом работ осматривают место врезки и проверяют комплектность поставки по документам. Необходимо убедиться, что фланцевые соединения участка готовы к предусмотренному монтажу, а для термосистемы есть согласованное место. Порядок сборки, требования к расположению элементов и последовательность ввода в работу берут из документации на конкретный регулятор и из проекта котельной.

Снабженческую проверку лучше завершать перечнем согласованных данных, а не устным подтверждением «подходит». В перечне должны совпадать назначение участка, Ду, требуемая характеристика, условия применения и присоединение. Это позволяет монтажной организации получить именно то исполнение, которое было выбрано, и быстрее обнаружить расхождение между заявкой и поставкой.

Если для объекта одновременно рассчитывают количество других материалов, ведите их ведомость отдельно от подбора клапана. Пример такого подхода к расчёту позиции заказа приведён в статье Вес уголка 50х50х5: расчёт хлыста. Расчёт металлопроката не определяет параметры регулятора, но напоминает о необходимости фиксировать исходные данные для каждой позиции.

Типичные ошибки при выборе

Первая ошибка — выбирать изделие только по диаметру трубы. Совпадение Ду помогает определить круг доступных исполнений, но не подтверждает требуемую пропускную способность. Для РТПД известен общий диапазон Kvy от 10 до 40 м³/ч; значение для конкретной позиции нужно сверить отдельно. Если расчётный расход не указан, запрос на подбор следует дополнить, а не заменять расчёт догадкой.

Вторая ошибка — считать все фланцевые изделия взаимозаменяемыми. Для монтажа важны параметры ответных соединений и фактическое место установки. Даже когда совпадают условные обозначения диаметра, проверку по документации пропускать нельзя. При замене арматуры следует заранее выяснить, потребуются ли изменения участка и кто их согласует.

Третья ошибка — не учитывать термосистему при компоновке. Клапан может размещаться на трубе, но место для связанных с ним элементов окажется недоступным или не соответствующим принятой схеме контроля. Чтобы не обнаружить это во время монтажа, рассматривайте весь узел до оформления заказа. Решения о переносе элементов принимайте только после проверки проектных требований и инструкции на изделие.

Четвёртая ошибка — смешивать задачи регулирования и отсечения потока. Формулировка «нужен клапан для котла» не объясняет, какую функцию должен выполнять элемент. Опишите задачу в заявке: регулировать поток в зависимости от температуры, перекрывать линию либо выполнять иную предусмотренную проектом функцию. После этого можно подбирать соответствующий тип арматуры и сверять его характеристики.

Частые вопросы

Как подобрать регулятор температуры котлов по диаметру?

Сначала установите Ду участка и сопоставьте его с доступными Ду-25, Ду-32, Ду-40 и Ду-50. Затем проверьте пропускную способность конкретного исполнения, присоединение и условия применения. Подбор не завершается совпадением размера трубы.

Чем клапан, регулирующий температуру, отличается от запорной арматуры?

Регулирующий клапан выбирают для изменения потока в рамках задачи управления температурой. Запорную арматуру предусматривают для перекрытия участка. Если в схеме нужны обе функции, назначение и место каждого изделия уточняют отдельно.

Можно ли выбрать регулятор только по Ду?

Нет. Помимо Ду необходимо сопоставить требуемую пропускную способность с характеристикой выбранной позиции, а также проверить давление, присоединение и возможность размещения термосистемы. Недостающие параметры нужно запросить до покупки.

Какие данные нужны для подбора регулирующего клапана для котла?

Нужны сведения об участке трубопровода, его диаметре, рабочей среде и условиях эксплуатации, а также расчётный расход или требуемая пропускная способность. Полезно приложить схему с местом установки и точкой контроля температуры.

Что проверить перед установкой регулятора температуры котла?

Сверьте поставленное исполнение с заявкой и проектом, осмотрите место фланцевого монтажа и проверьте размещение термосистемы. Конкретный порядок установки и ввода в работу определяйте по документации на изделие.

Для запроса укажите Ду, параметры участка и требуемую пропускную способность. Если исходных данных недостаточно, сначала уточните их: это позволит согласовать конкретное исполнение, а не выбирать клапан по одному совпадающему обозначению.
